太陽光発電・系統連系実習システム
カスタム対応
概要
次世代環境・エネルギー社会を担う技術者の実践的な教育に。
家庭用パワーコンディショナを用いたリアルスケールの実験・実習に。
太陽光発電と系統連系の動作や仕組みを、実際の家庭用パワーコンディショナを用いたリアルスケールの実験・実習により、理解するための教育向けシステムです。
太陽光発電は、太陽電池模擬直流電源を用いることで、天候や時間帯の制約なしに実習が可能です。
また、回生・逆潮流に対応した系統模擬電源を用いることで、パワーコンディショナで変換した電力を実際の系統に戻すことなく売電（逆潮流）の試験ができますので、電力会社との売電契約や連系協議は必要ありません。

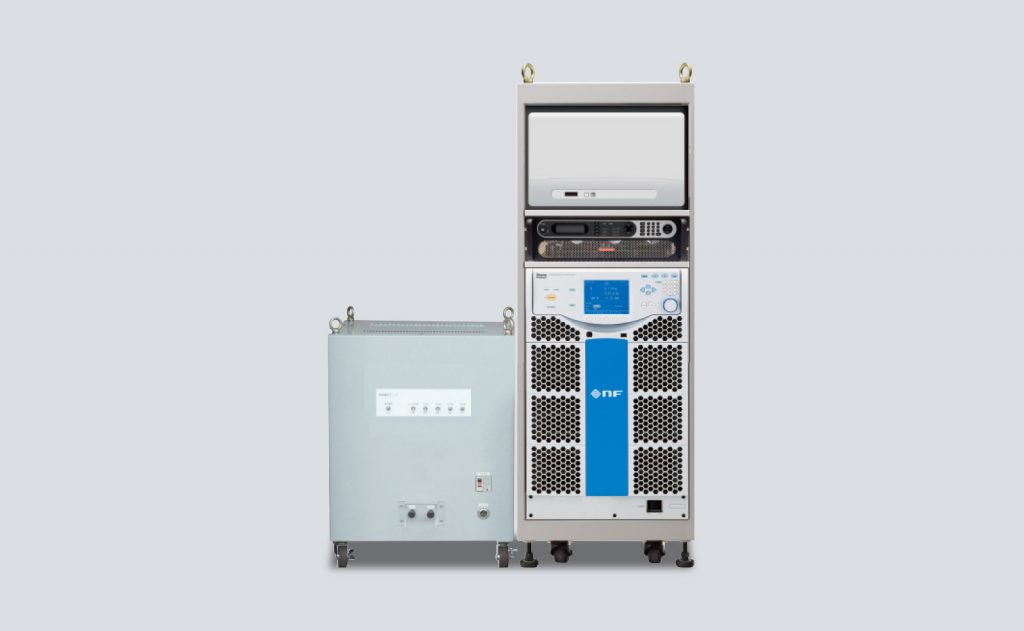

システム構成

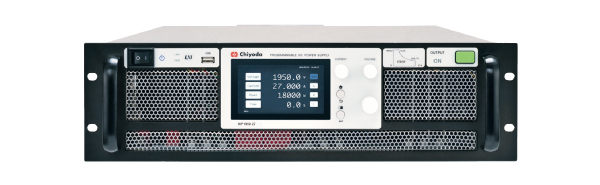

太陽電池模擬電源
直流電源をノートPCで制御して、太陽電池の出力を模擬します。
直流電源の仕様は最大400V、12A、5kWです。
I-Vカーブを模擬するため、約3kWの太陽電池に相当します。
パワーコンディショナ
市販の家庭用太陽光発電システムのパワーコンディショナです。
※JET（一般財団法人電気安全環境研究所）小型分散型発電システム用系統連系装置認証品

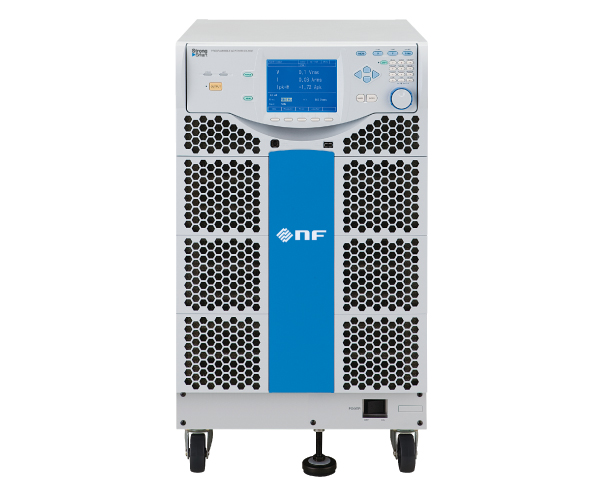

系統模擬電源
単相三線で3kVA出力可能な交流電源です。
電圧・周波数可変で、連続1.5kW、短時間なら3kWの逆潮流に対応しています。

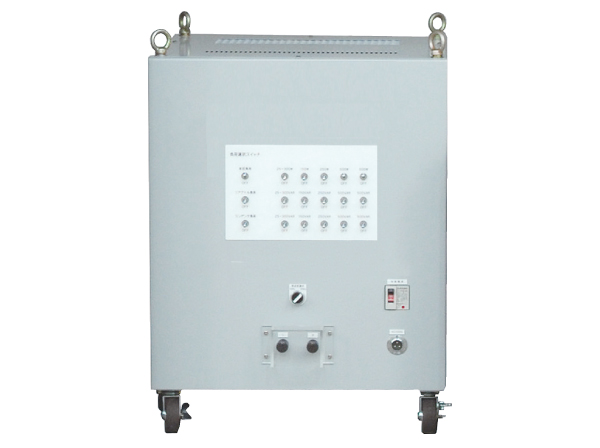

模擬負荷
家電負荷を模擬した、消費電力を切換可能な抵抗負荷装置です。
250W～3kWの範囲を250W刻みで設定できます。
ブロック図・実習内容
ブロック図

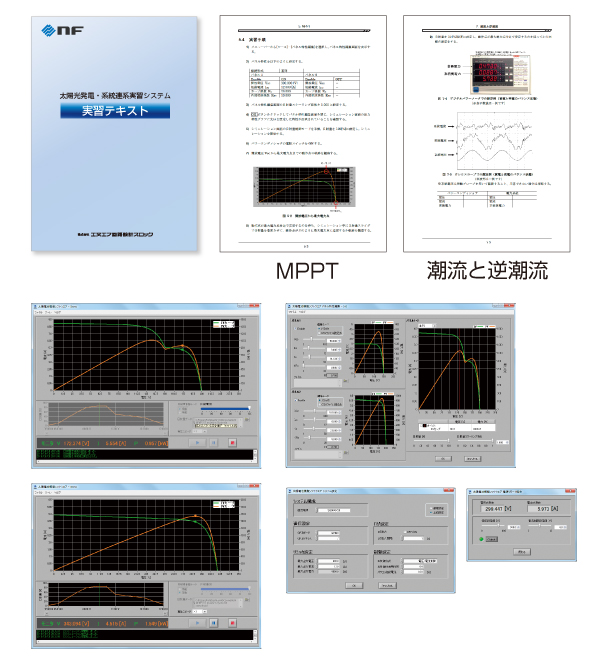

実習内容
- 起動と停止
- 太陽電池特性
- パネル特性の合成
- 日射量変更
- MPPT
- 電力変換
- 潮流と逆潮流
- 単独運転防止機能
- 自立運転
- 交流電圧追従試験
- 周波数追従試験
- 交流過不足電圧試験
- 周波数上昇低下試験
“カスタム”なら、まずエヌエフにお問い合わせください。
蓄積した技術とノウハウを最大限に活用し、組込み用機器、計測システム・電源システムから、周辺機器やソフトウエアを含めたシステムインテグレーションまで、柔軟に対応します。
事例にない装置やシステムについても、是非ご相談ください。
カスタマイズおよびシステムインテグレーションのお問い合わせは、専用お問い合わせフォームをご利用ください。
