コンデンサリップル電流試験装置As-551
カスタム対応
概要
アルミ電解コンデンサの120Hzリップル試験に。
リップル電流 30Arms、バイアス電圧 650V

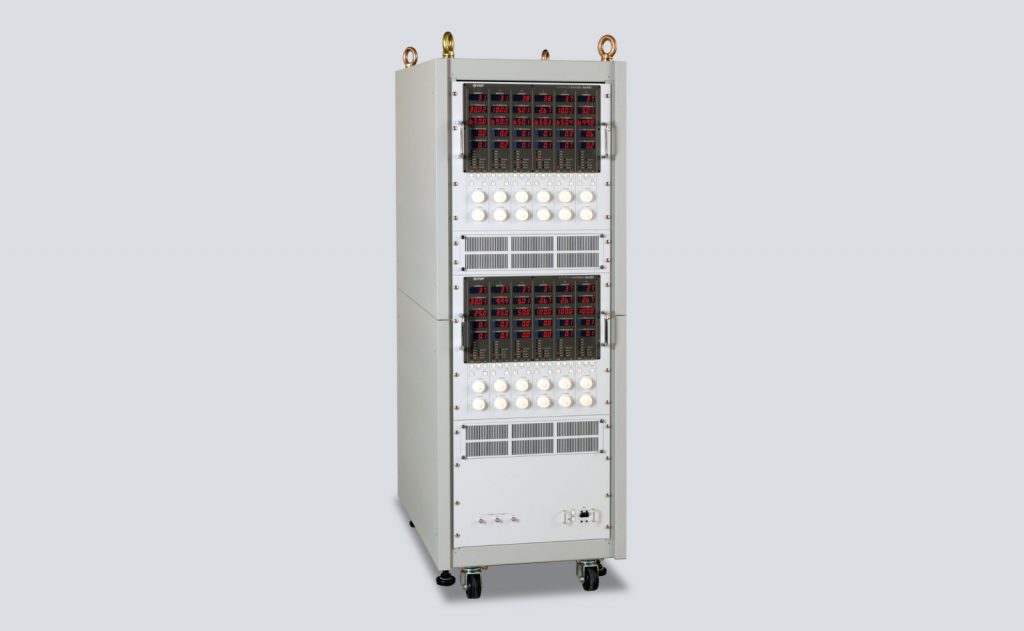

As-551は、コンデンサに正弦波の電流を流し、加速寿命試験、温度上昇試験等を行う大電流・マルチチャネルのコンデンサリップル電流試験装置です。
コンデンサの劣化に伴うインピーダンスの変化に対しても、一定の電流で試験を行うことができます。また、スイッチング方式の増幅器を採用し、従来の試験装置に比べて、大幅な小型・軽量化と低消費電力化を図り、多チャネル化を実現。同一条件下で多数のコンデンサを試験することが可能です。
- 12チャネル
- 最大30Arms
- 定電流機能
- オールインワン
- 省スペース・省エネルギー
アルミ電解コンデンサ以外にも、積層セラミックコンデンサ、フィルムコンデンサ、電気二重層キャパシタなどの各種コンデンサ向けに、周波数、電流容量などご要望にあわせた製作が可能です。
特長
12チャネル
各チャネルで周波数、リップル電流、バイアス電圧を独立設定可能
定電流機能
コンデンサの劣化に伴うインピーダンス変化にも、AGCにより、一定の電流値を維持
大電流
最大30Arms
オールインワン
直流バイアス電源、信号源、計測機能、時間カウンタ内蔵

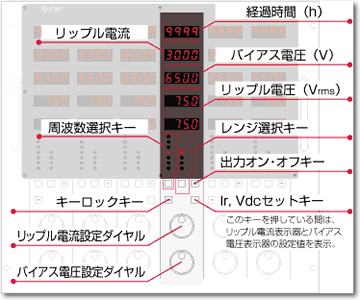

わかりやすく操作しやすい設定パネル
仕様
リップル電流
| 周波数 | 50Hz/120Hz/300Hz/360Hz/外部1/外部2/外部3 7点切換え | |
|---|---|---|
| 最大出力皮相電力 | 各チャネル 400VA（ただし、全チャネルの有効電力合計は960W） | |
| 電流・電圧範囲 （4レンジ） |
電 流 | 最大出力電圧 |
| 0.3Arms ～ 30Arms | 12Vrms | |
| 0.1Arms ～ 10Arms | 40Vrms | |
| 0.1Arms ～ 5Arms | 80Vrms | |
| 0.1Arms ～ 2.67Arms | 150Vrms | |
バイアス電圧出力
| 電圧範囲 | ＋1～＋650V 各チャネル 100mA以上 |
|
|---|---|---|
| 放電回路 | 出力オフすると、30mAの定電流負荷により放電 | |
計測機能
| 計測項目 | リップル電流、バイアス電圧、リップル電圧 | |
|---|---|---|
| 時間カウンタ | 出力オン時間をカウント、最大表示値9999時間 | |
外部信号入力
| 入力数 | 3 (全チャネル共用) | |
|---|---|---|
| 入力周波数 | 50Hz～500Hz | |
| 入力信号 | 正弦波1Vrms | |
一般事項
| 電源入力 | AC 200V±20V 単相、50Hz/60Hz、3.5kVA以下 | |
|---|---|---|
| 動作保証温度・湿度範囲 | 0～＋35℃、10～85％RH | |
| 外形寸法 | 580(W)×1555(H)×900(D)mm (突起物を除く) | |
| 質 量 | 約400kg | |
製作例
お客様のご要望に応じて製作・納入した製作例のバリエーションをご紹介します。
お客様の仕様に合わせた試験器の提供、恒温槽や温度計測などと組み合わせたシステム構築に対応いたします。お気軽にお問い合わせください。
電解コンデンサ／フィルムコンデンサ／セラミックコンデンサ用

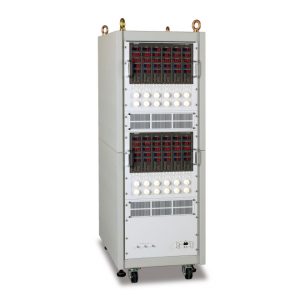

| 汎用モデル As-551 |
コストパフォーマンス モデル |
大容量モデル | 高周波モデル | |
|---|---|---|---|---|
| リップル電流 | 30Arms | 8Arms | 50Arms～200Arms | 10Arms |
| 周波数 | 50Hz～500Hz | 100kHz | 5kHz～10kHz | 1MHz |
| DCバイアス | 650V | 100V | 1000V | 100V |
| チャネル数 | 6～12 （1ラック） |
1～10 | 1 | 1～30 （1ラック） |
| 機能 | 電圧／電流モニタ、時間カウンタ表示など、ご要望に応じて、各種機能を搭載 | |||
大容量モデル、簡易タイプ
- バイポーラ電源 BP4610をベースに電流増幅用トランスを組み合わせて製作が可能です。
- 10kHz, 60Arms

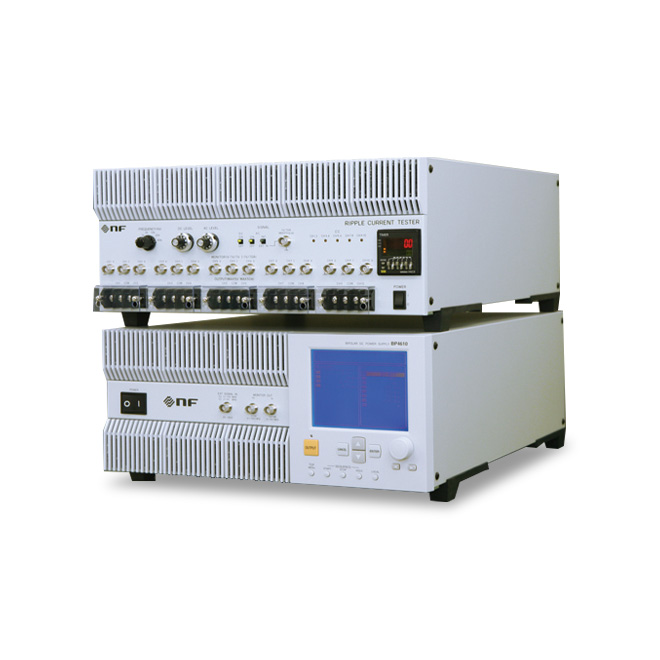

電気二重層キャパシタ(EDLC)用
- 定電流動作により、インピーダンスの変化に対しても一定電流で試験が可能
- 複数チャネル出力により、同一条件下で複数のEDLCの試験が可能
- 内部または外部の信号源により、実際に使用される状態をシミュレーションして評価が可能
主な仕様・機能
| セル | スタック | |
|---|---|---|
| リップル電流 | 50App | 15App |
| 周波数 | 50Hz～40kHz | |
| DCバイアス | 2.5V | 500V |
| チャネル数 | 10 | |
| 機能 | 電圧／電流モニタ、時間カウンタ表示など | |
“カスタム”なら、まずエヌエフにお問い合わせください。
蓄積した技術とノウハウを最大限に活用し、組込み用機器、計測システム・電源システムから、周辺機器やソフトウエアを含めたシステムインテグレーションまで、柔軟に対応します。
事例にない装置やシステムについても、是非ご相談ください。
カスタマイズおよびシステムインテグレーションのお問い合わせは、専用お問い合わせフォームをご利用ください。
