スルーレート

Slew Rate
转换速率
슬루레이트

周波数帯域がDC～∞ Hzの仮想アンプに、立ち上がり／立ち下がり時間が0秒の理想的な方形波を入力したときの、1μsの間に出力方形波が変化する電圧をスルーレートと呼ぶ。
アンプ等の出力信号が変化可能な最大速度を指し、通常1μsあたりに変化できる最大量として、V/μs（あるいはA/μs）で表す。

スルーレートによって制限されることで、方形波は台形波に近い波形になり、正弦波は三角波に近い波形になる。

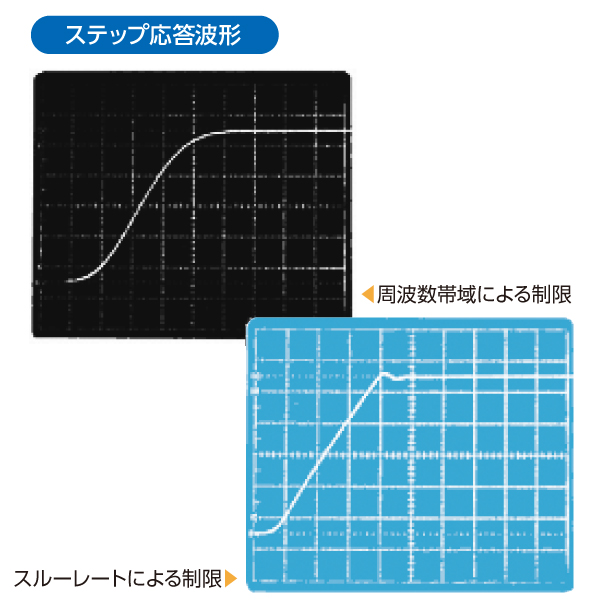

現実のアンプでは周波数帯域は有限なので、立ち上がり時間はスルーレートのみならず周波数帯域によっても制限される。
スルーレートに帰因する波形ひずみの特徴は、振幅を変えると形が変わることである。周波数帯域による波形ひずみでは、振幅を変えても波形は相似形を保ったままで変化しない。

Topics 周波数帯域とスルーレート

アンプで実際に出力できる振幅・周波数は、周波数帯域ではなくスルーレートにより制限される場合が多いです。
大振幅が必要な場合のほとんどで、スルーレートによる制限は周波数帯域を下回ります。周波数 f、振幅 Aの正弦波の最大スルーレートは、波形関数 A・sin(2πft) の微分係数の最大値である A・2πf です。
パワーアンプを使用する時には、周波数帯域と同じくらいスルーレートに注意が必要です。スルーレートが不足していると、定格周波数帯域以下でも必要な振幅が得られません。
また、信号ひずみを避けたいときは、信号のスルーレートの数倍以上のスルーレートを有するアンプが必要です。
