各種試験用電源や産業用直流電源などの豊富なラインナップとともに、電源の設計・開発に欠かせないパワーエレクトロニクス計測をご紹介。

電源環境試験

交流電源を用いた各種試験

開発試作品の評価から出荷試験、最近では次世代エネルギーシステムの評価まで、幅広い分野で交流電源を用いた試験が行われています。

低周波イミュニティ試験

低周波エミッション試験

系統連系認証試験

系統模擬電源

電波暗室用CVCF

電圧変動試験

突入電流試験

デバイス駆動

電子部品評価

車載電装品評価

モータ模擬

インバータ模擬

充電器評価

V2G/V2L 実証実験

など

これらの多様な試験に対応するのが、プログラマブル交流電源　DPシリーズです。

交流電源を選ぶなら

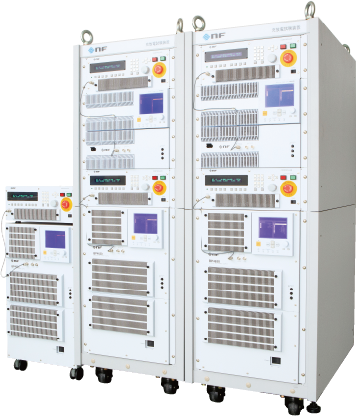

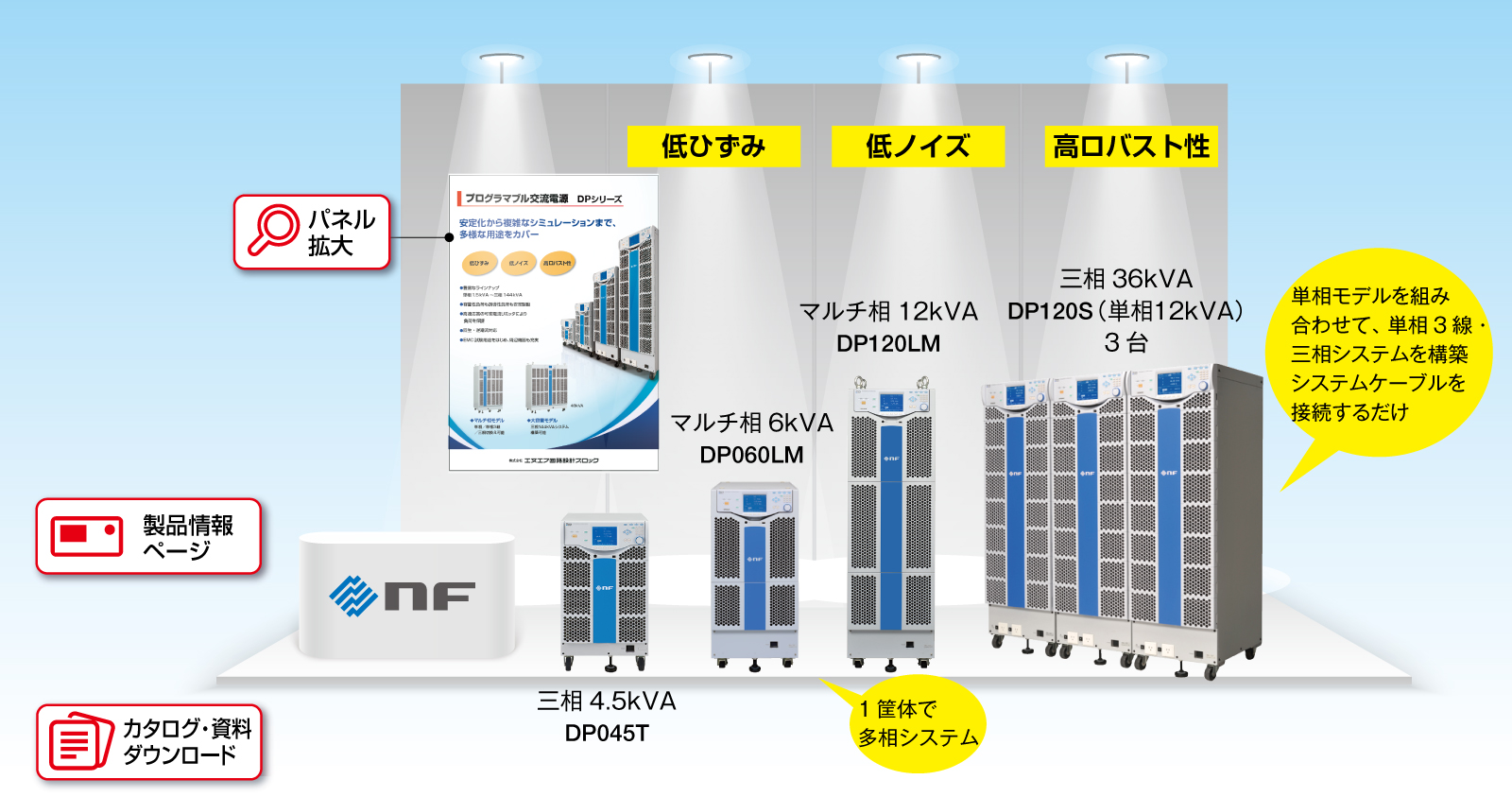

プログラマブル交流電源 DPシリーズ

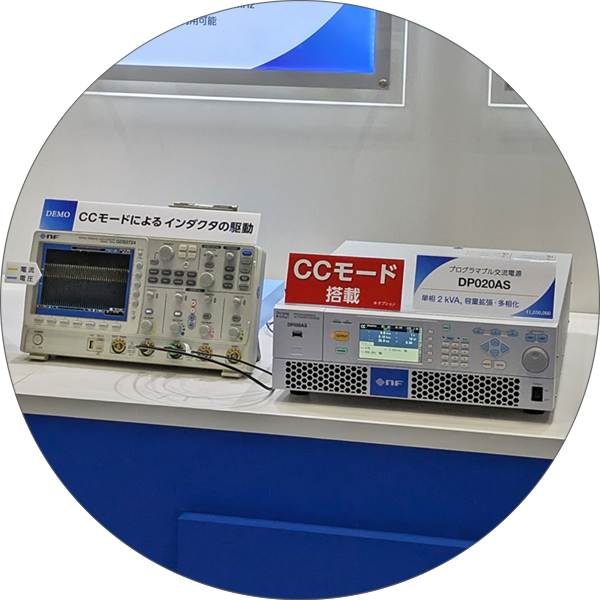

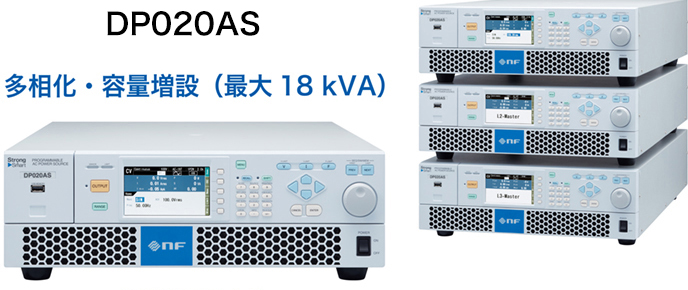

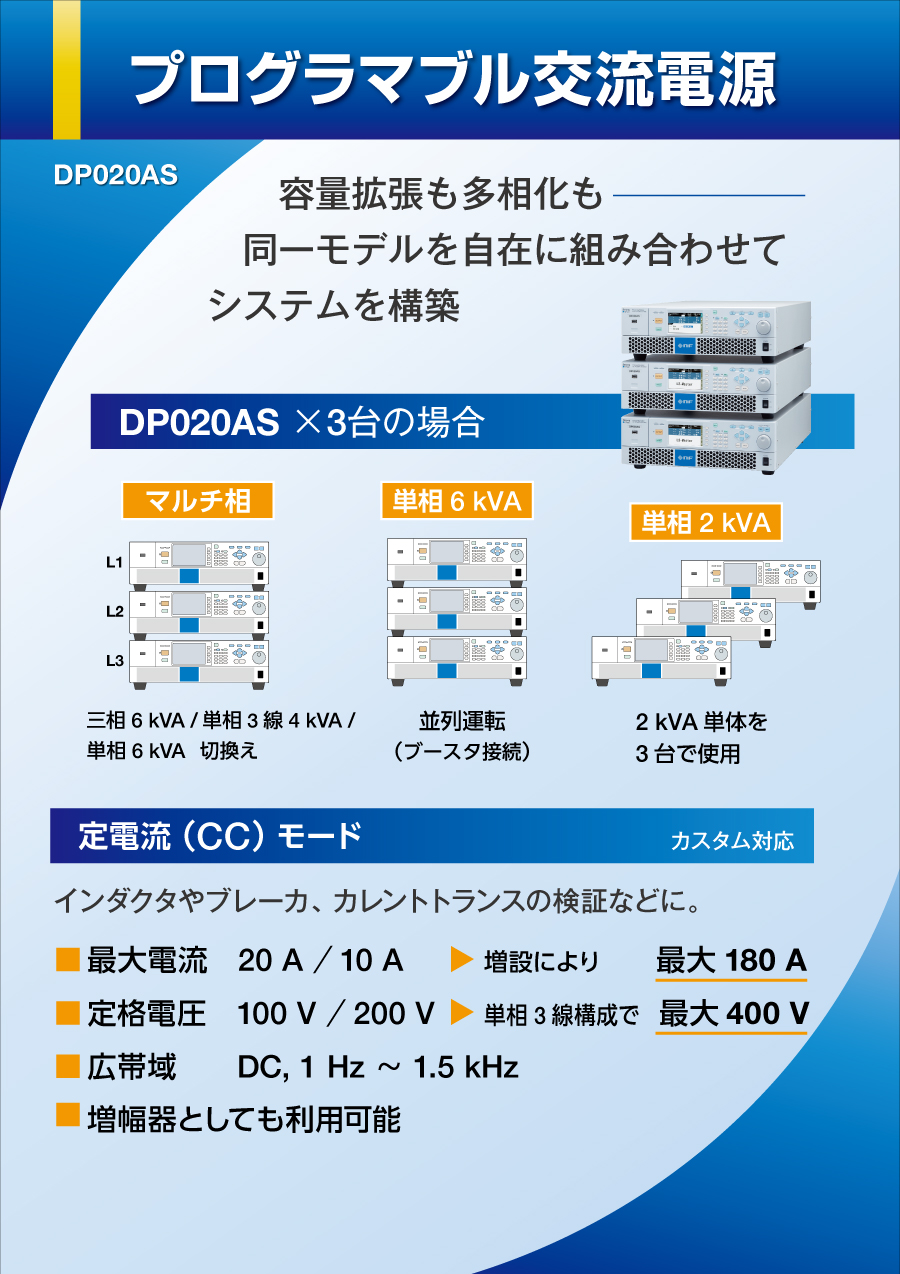

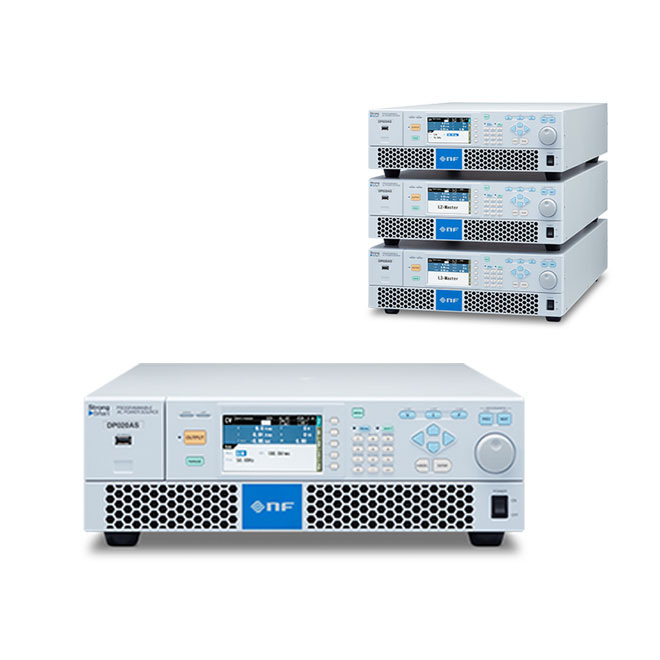

プログラム交流電源 DP020AS　New

容量拡張も、多相化も、同一モデルを自在に組み合わせてシステムを構築

DPシリーズの安定した出力性能をそのままに、複数台接続による容量拡張と多相化に対応します。
単相2kV・3Uの1モデルをシステムケーブルで接続するだけでシステムアップが可能。増設も容易です。

フレキシブルなシステム構築　単相2kVA、単相3線4kVA〜12kVA、三相6kVA〜18kVA
広帯域　　DC,1Hz〜5kHz
交流出力　0V〜350Vrms　直流出力　0V〜±454V

詳細はこちら

DPシリーズを使った試験の事例

業務用空調設備の電源環境試験

空調設備は、オフィスにおいて大きな電力を消費するため、環境保護の視点からも様々な試験が要求されています。

電源環境を安定化して、精密な電力消費の測定に
カロリーメータの安定化電源として
EMC試験の評価用電源として
海外需要に対応するため、仕向地の出力電圧や相に変換した評価試験
最大三相144kVAシステム構成が可能で、大型機器にも対応

EV・PHVの充電器の評価

EVやPHVの充電器は商用電源に接続されるため、電源環境試験が求められます。充電器自体の消費電力評価などに加えて、EV内蔵の蓄電池を用いたV2GやV2Lの検証も進んでいます。

電源環境を安定化して、確度の高い消費電力の測定に
安定した出力により、長時間の充電においても再現性の高い測定を実現

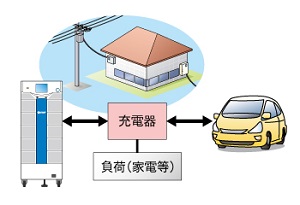

EV内蔵蓄電池から系統への電力供給（逆潮流）に対応する“系統模擬電源”

電波暗室CVCF・データセンター向け電源の評価～大容量コンデンサ負荷に対しても安定～

電波暗室やシールドルームでは、商用ラインから混入するノイズを抑制するためにラインフィルタが装備されており、ラインフィルタには大容量コンデンサが使用されます。また、データセンター向け電源や太陽光発電システムなどの大型インバータにも大容量コンデンサが組み込まれています

容量性負荷、さらには誘導性負荷も安定して駆動
低ひずみかつ安定した出力により、再現性の高い測定結果
可変ピーク電流リミッタによる負荷の保護と合わせて、様々な負荷に対応

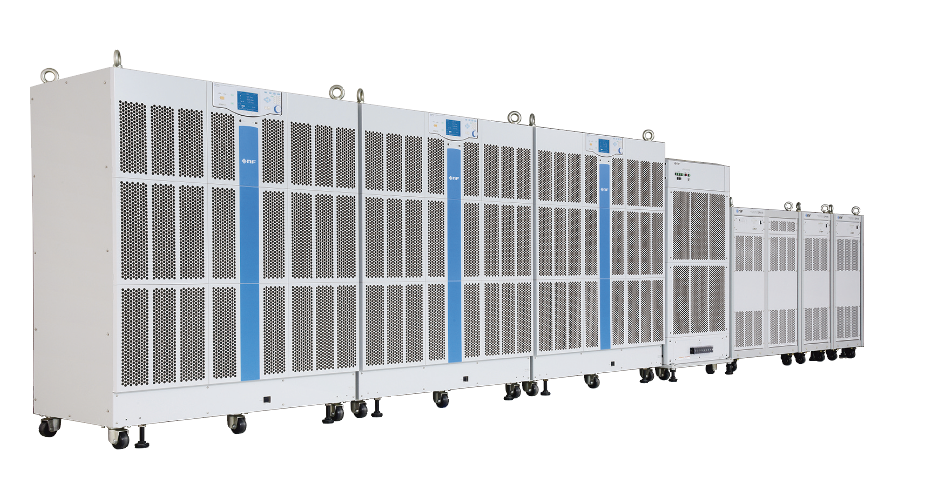

低周波EMC試験

エミッション試験およびイミュニティ試験向け交流電源として豊富な納入実績。
各種周辺機器およびソフトウェアを用意し、規格試験で定められた試験条件で容易に試験が行えます。

被試験体の消費電力に合わせて交流電源を選択

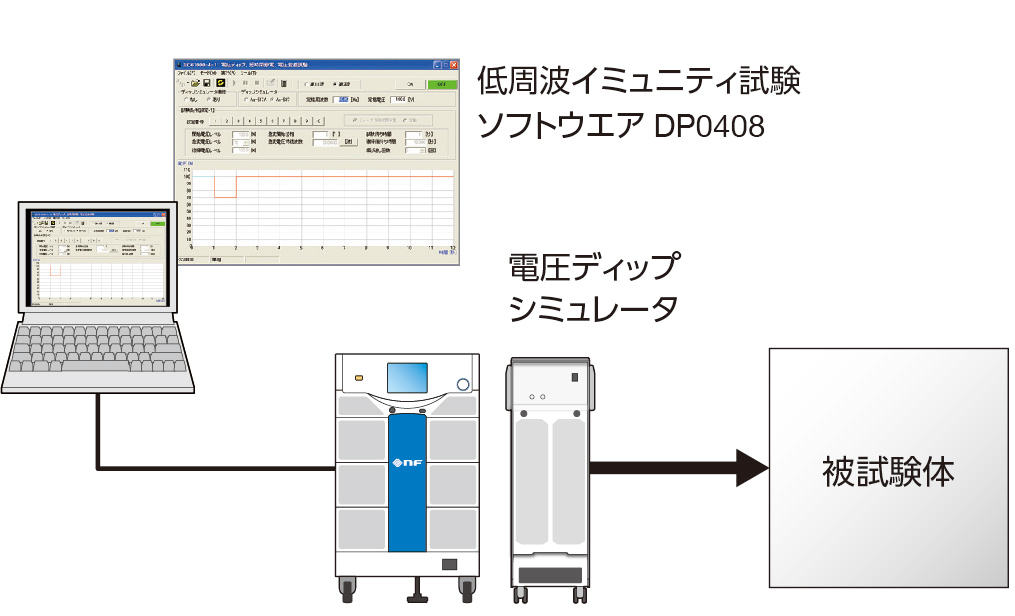

IEC規格試験専用ソフトウェア、電圧ディップシミュレータ、リファレンスインピーダンスネットワーク、信号発生器などを用意

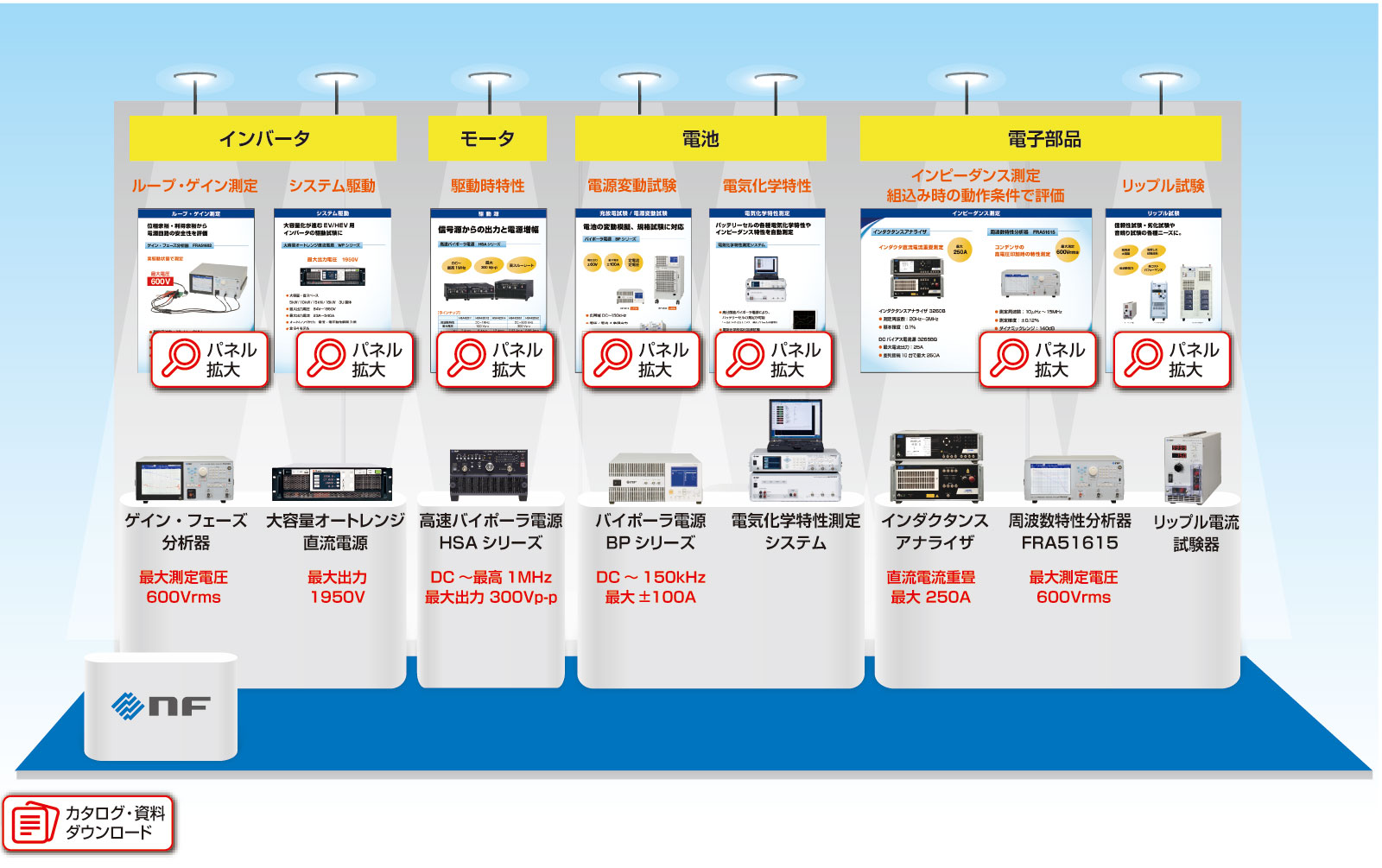

パワーエレクトロニクス計測

パワーエレクトロニクス技術には、電子部品、電子回路、電力制御システム等の幅広い対象が含まれます。
開発・製造現場においては、効率や安定性などのパフォーマンスを評価するための試験システムが求められています。

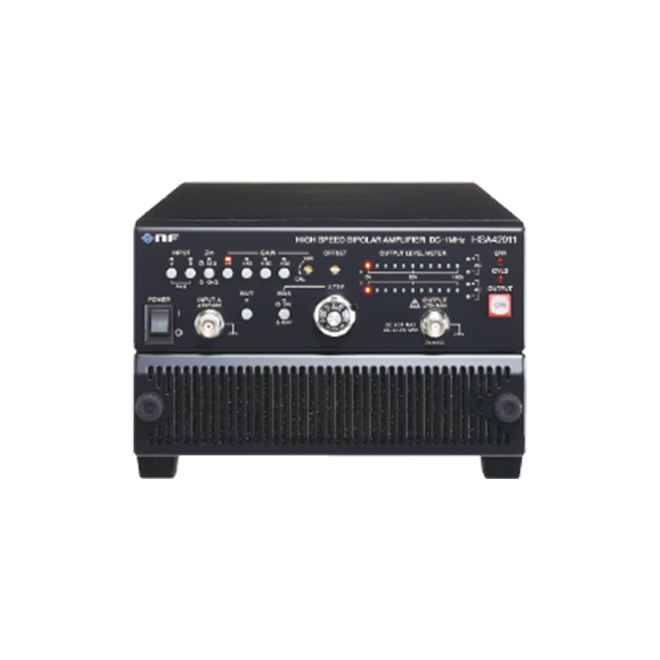

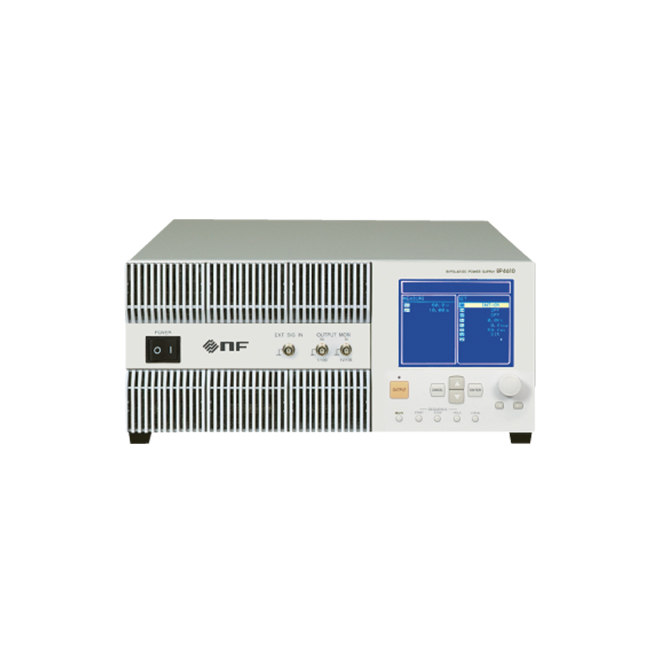

直流・交流電源、高速バイポーラ電源などの電源機器と、電圧や電流を印加しながら高確度測定が可能な電子計測器を、豊富にラインアップしています。

インバータ

ループ・ゲイン測定　電源回路の安定性評価

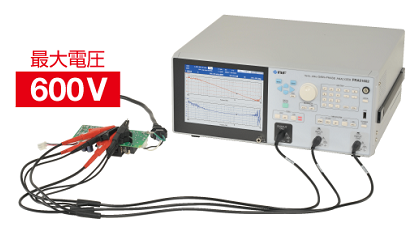

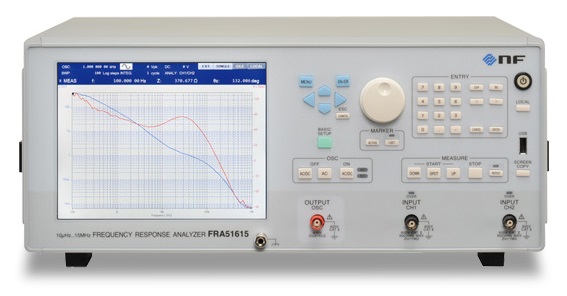

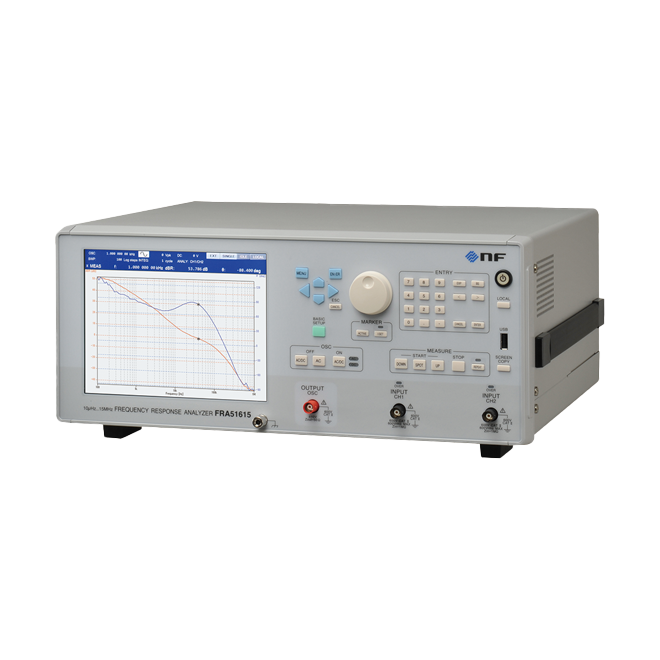

ゲイン・フェーズ分析器　FRA51602

スイッチング電源の内部は、負帰還回路で構成されており、その安定性の定量的な評価にはループゲイン測定が不可欠です。

実駆動状態のもと、利得±0.01dB, 位相±0.06°と高精度で短時間に測定が可能
600V CAT II / 300V CAT III により、非絶縁型PFC回路を商用電源に接続した測定に対応

製品情報ページ

実駆動状態で測定

DC-DCコンバータの測定事例

実駆動状態でDC-DCコンバータのループ・ゲイン特性を測定し、位相余裕・利得余裕から回路の安定性を定量的に評価します。

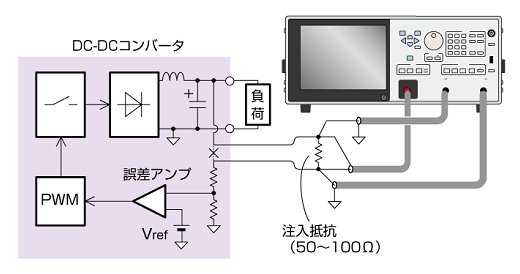

測定ブロック図

負荷：スイッチング周波数1MHzのDC-DCコンバータ
測定条件：スイープ周波数100Hz ～ 1MHz、注入抵抗 51Ω

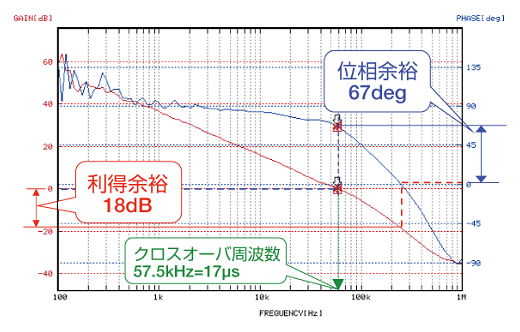

測定データ

位相余裕・利得余裕
余裕が大きいほど、リンギングや発振が抑えられます。
クロスオーバ周波数
負荷変動時の応答性の目安になります。

インバータ駆動

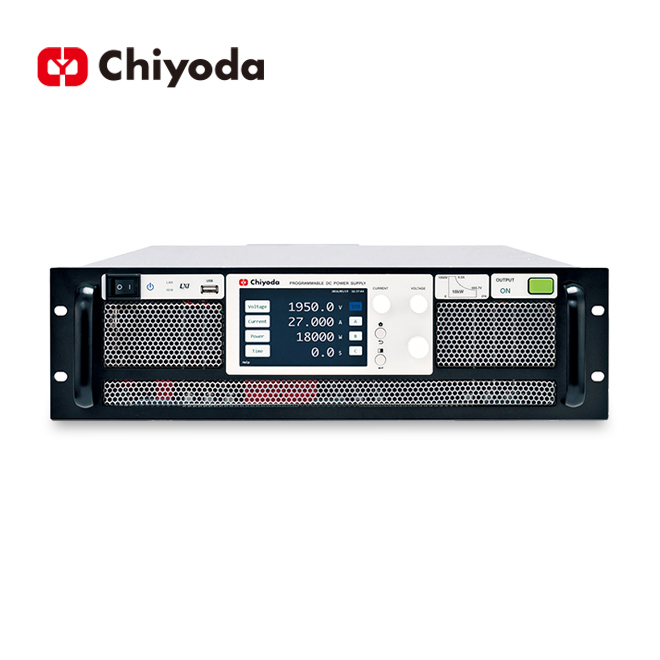

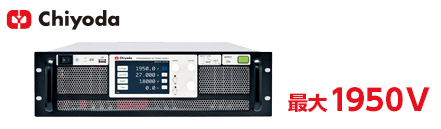

大容量オートレンジ直流電源　WPシリーズ

大容量・大電流・高電圧

出力容量　5kW/10kW/15kW/18kW
出力電圧　80V～1950V 、出力電流　23A～540A
出力電圧　80V～1950V 、出力電流　23A～540A
オートレンジ出力で電流・電圧動作範囲３倍

NF千代田エレクトロニクス
WPシリーズ

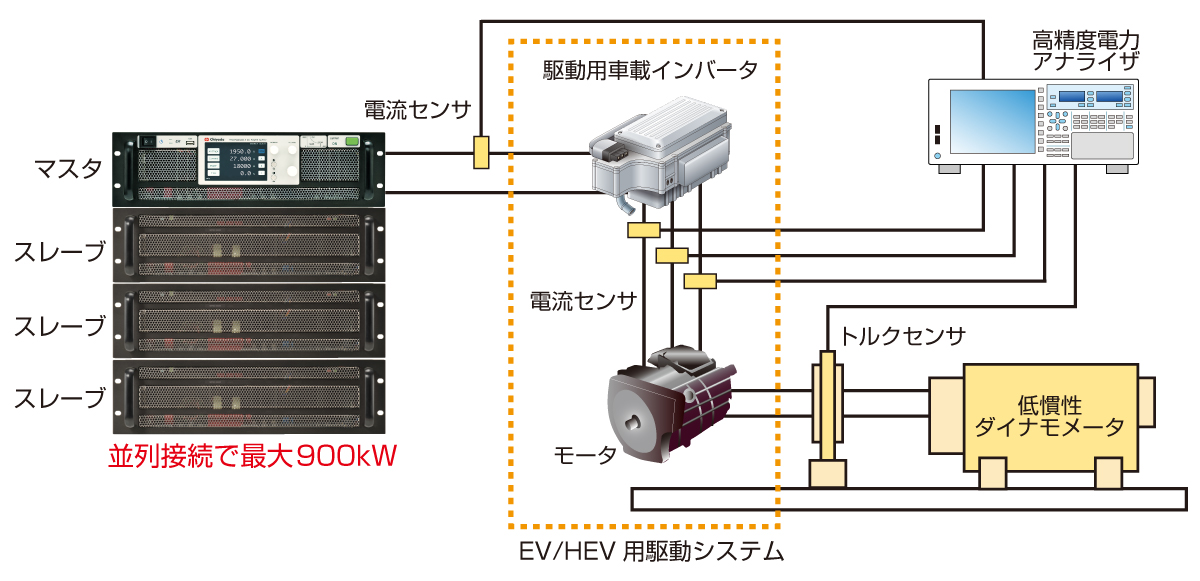

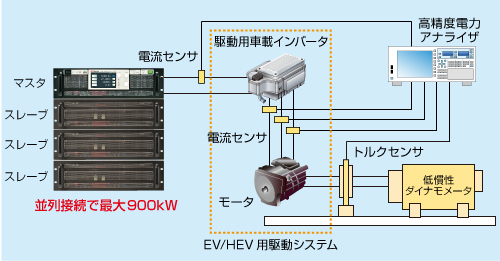

車載用インバータの駆動・評価

大容量化が進む車載用インバータの試験において、駆動システムの評価に大容量直流電源が必要です。WPシリーズは大容量に対応する上、オートレンジ出力により、システムにあわせた最適な試験電圧・電流を供給可能です。

カスタム電源

各種インバータ、大容量・電力回生電源などニーズにあわせたご提案

標準品としてラインナップされている電源でもさまざま試験に対応していますが、お客様の個々のご要求に対応する“カスタム電源”もご提案いたします。

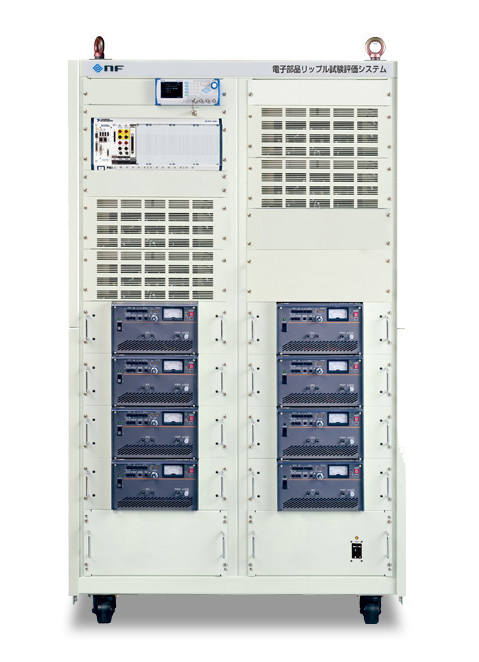

カスタム電源事例

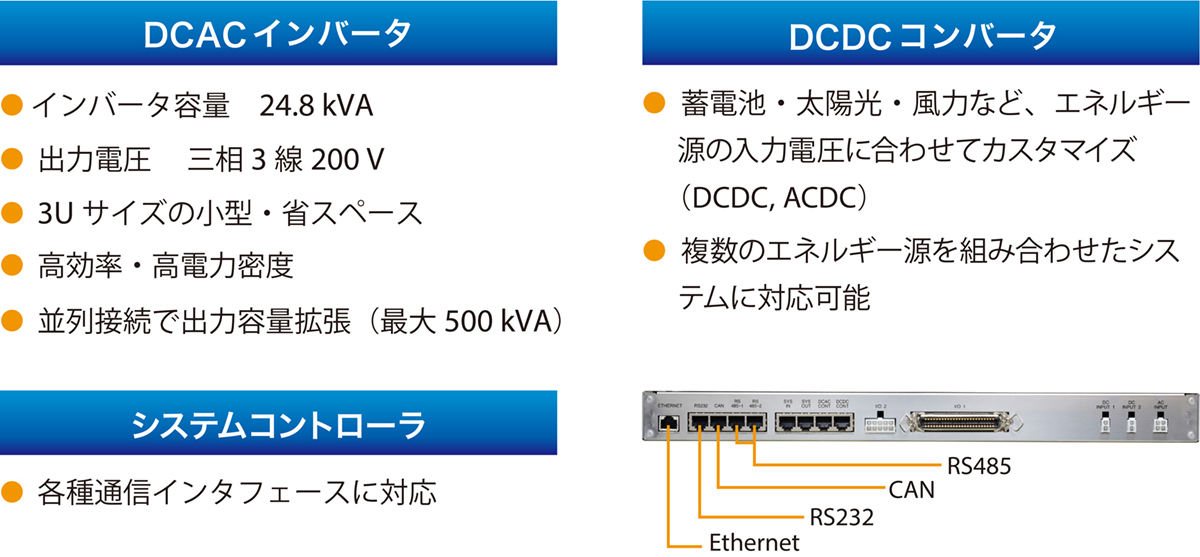

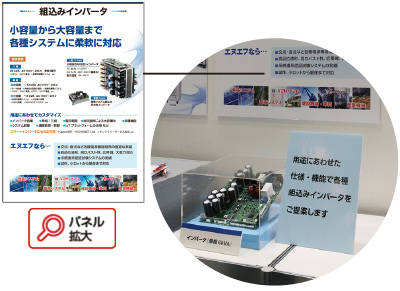

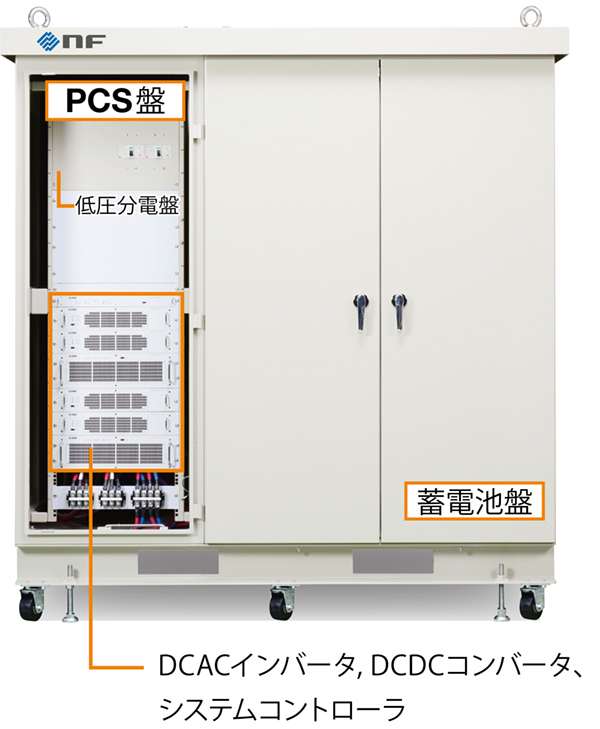

組込みインバータ

小容量から大容量まで、各種システム組込みインバータをご提案します。単相／三相、双方向（回生）、遠隔監視・制御、IoTプラットフォームの活用など、さまざまなカスタマイズに対応します。

組込みインバータ事例

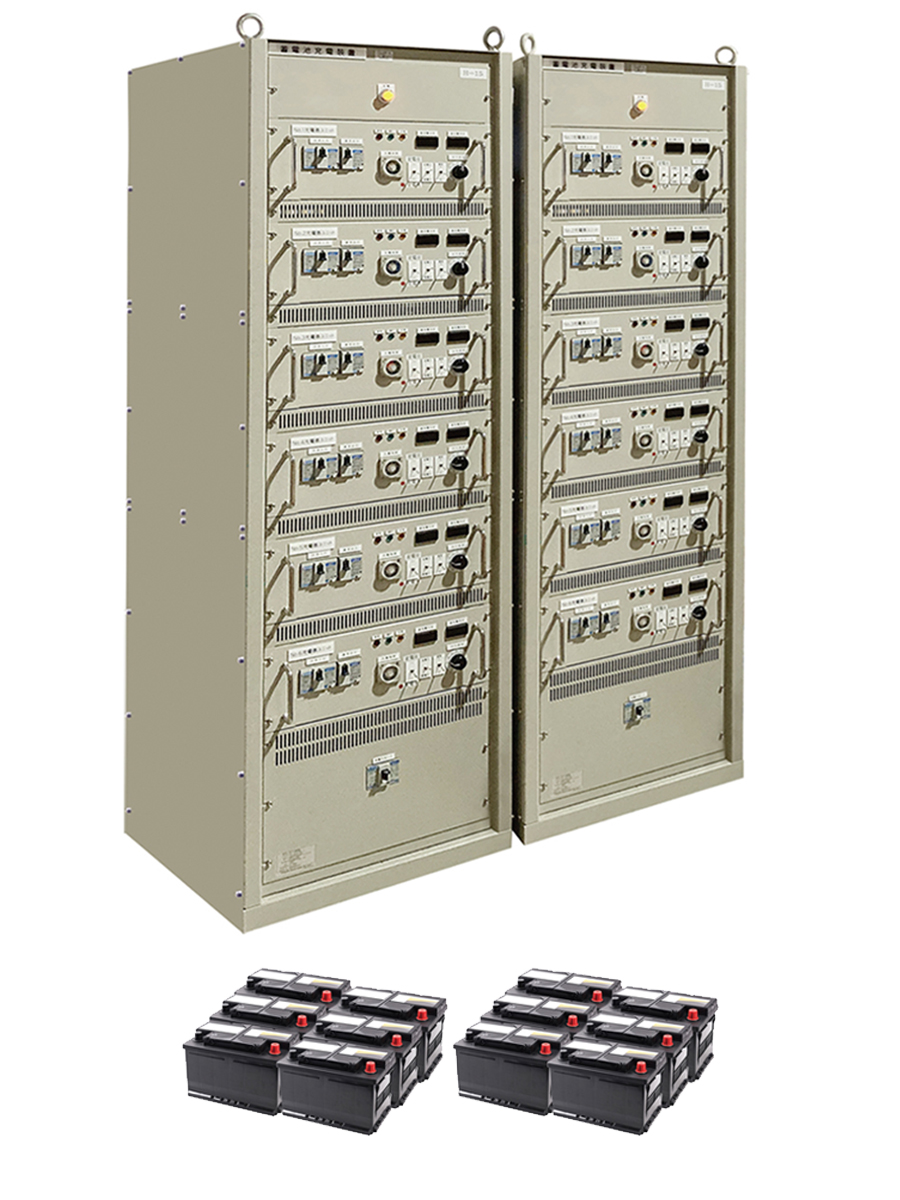

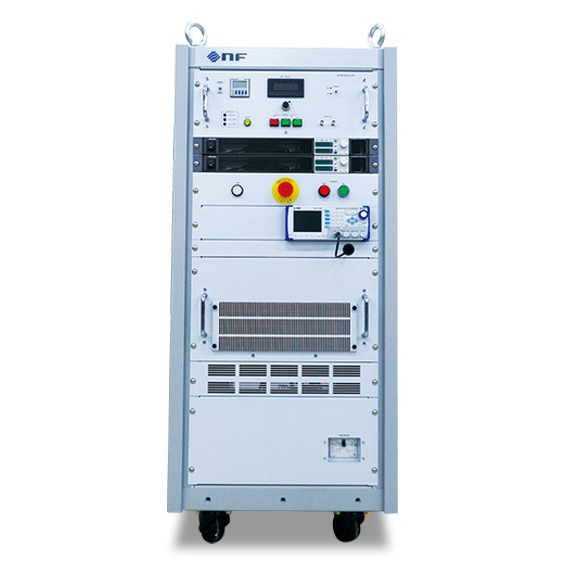

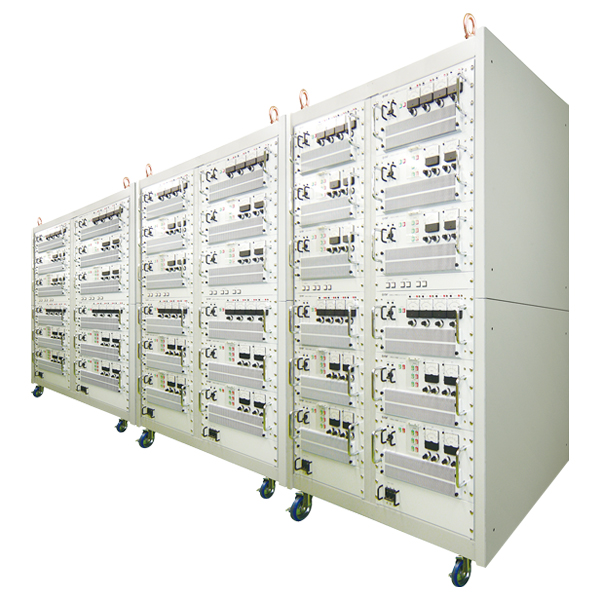

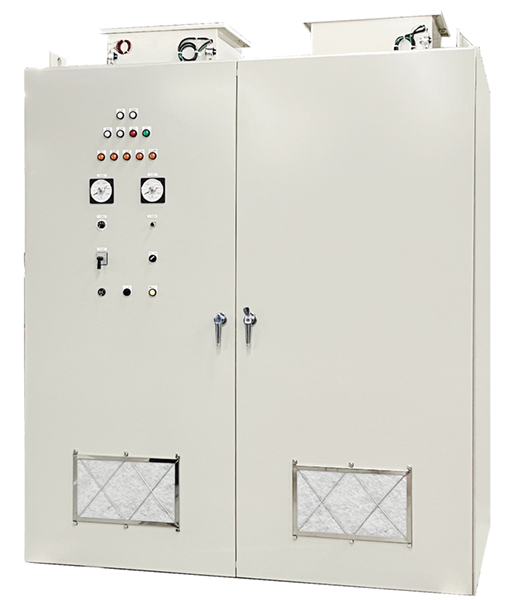

回生型大型電源

回生型PFCユニットと多くのカスタム実績のあるアンプを組み合わせて、システムを構築します。100%回生（構内回生）可能で、三相150kVAの実績もあります。

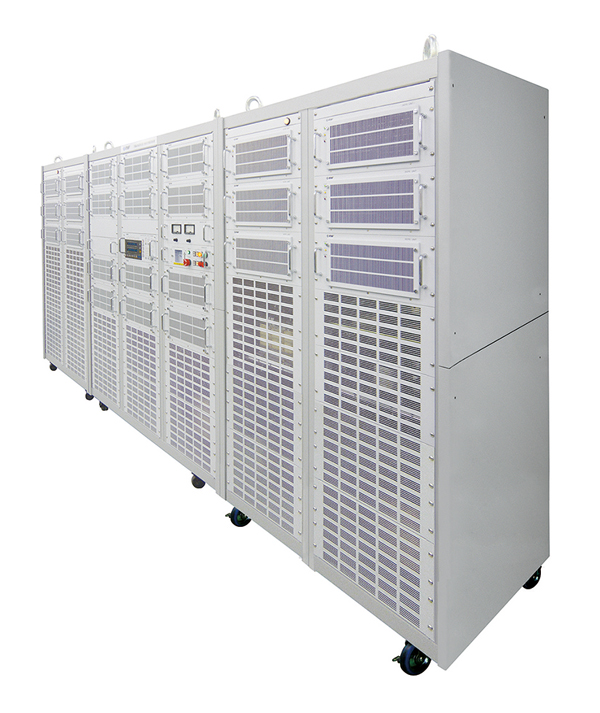

送電系統模擬アンプ

電力系統解析シミュレータからの信号を増幅して、送電系統を模擬するアンプです。三相または四相の電圧アンプユニットと電流二相・電流三相アンプユニットを組み合わせて構成されます。

カタログ・資料ダウンロード

ご要望の資料にチェックしてお進みください。
PDFにてご提供します。

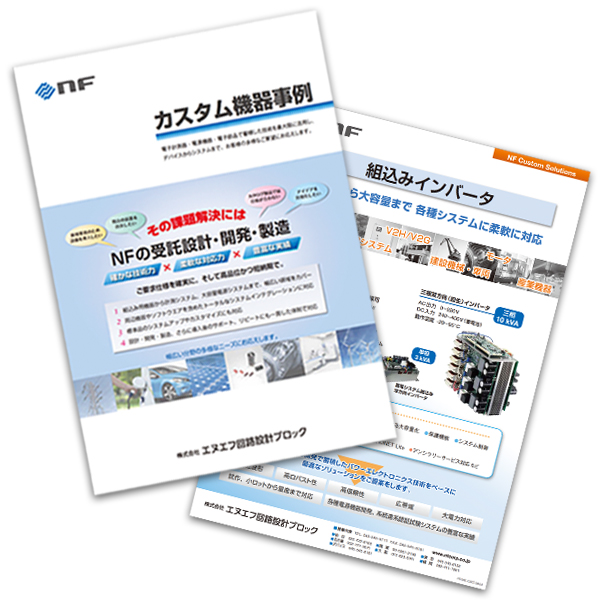

カタログ

カスタム機器事例

組込みインバータ

チェックした資料をまとめてダウンロード

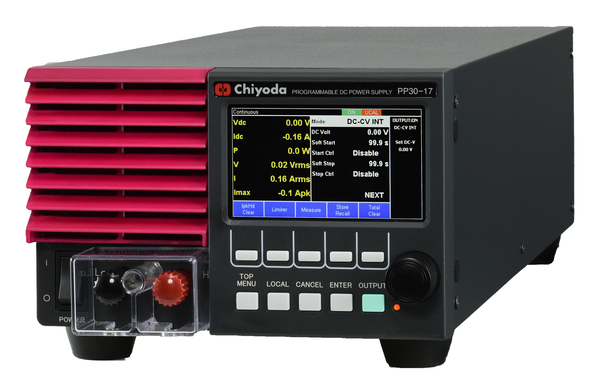

直流電源

大容量・高電圧・大電流・高速応答

電子機器・部品の安定化電源、エージング用などの各種用途に、デスクトップサイズから大容量システムまで、NF千代田エレクトロニクスは豊富な直流電源機器のバリエーションを提供しています。

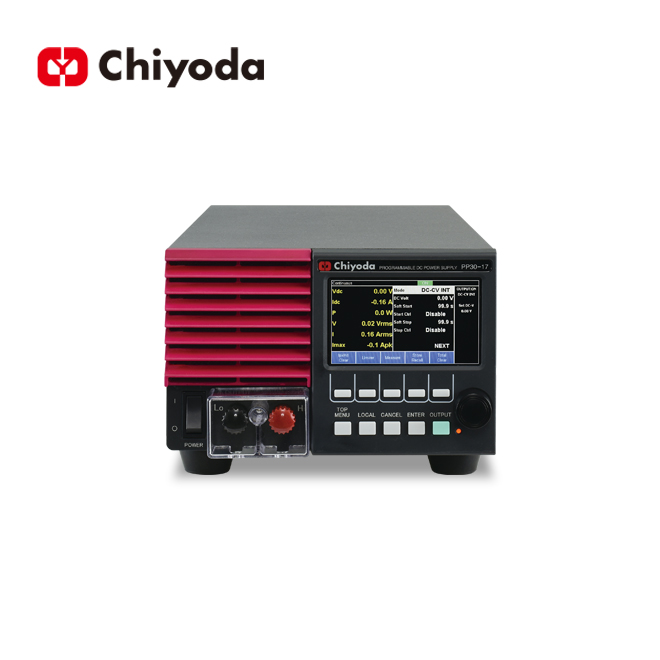

NF千代田エレクトロニクス　直流電源ラインナップ

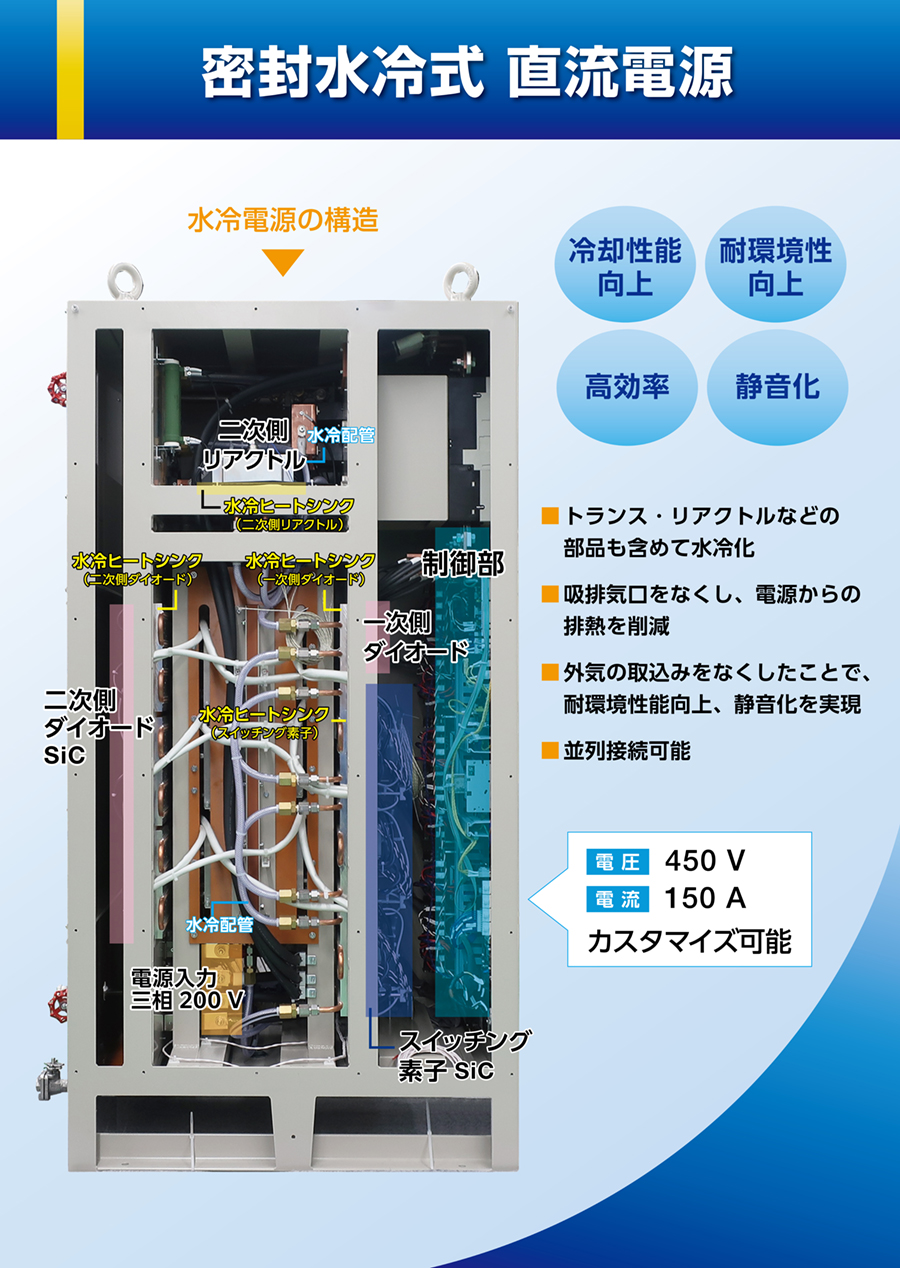

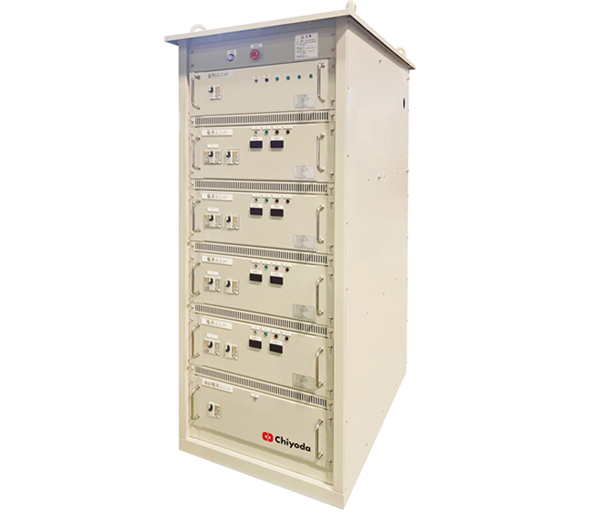

産業用直流電源

NF千代田エレクトロニクスは、表面処理用直流電源（整流器）をはじめ、幅広い産業分野における大容量・大電流などの直流電源ニーズに対応しています。

水電解による水素製造
電解槽の容量にあわせた直流電源をご提案。メガワット級の装置にも対応可能
海水電解
発電所やLNG基地などで、次亜塩素酸ナトリウムを精製し、海洋微生物の付着を防止
通電加熱による構造物は破砕
鉄筋コンクリート構造物に通電することで、解体作業を容易にする工法として注目
貴金属回収、金属加工、バッテリ関連など

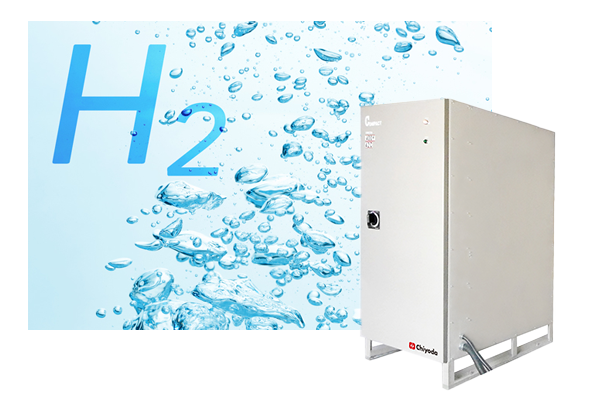

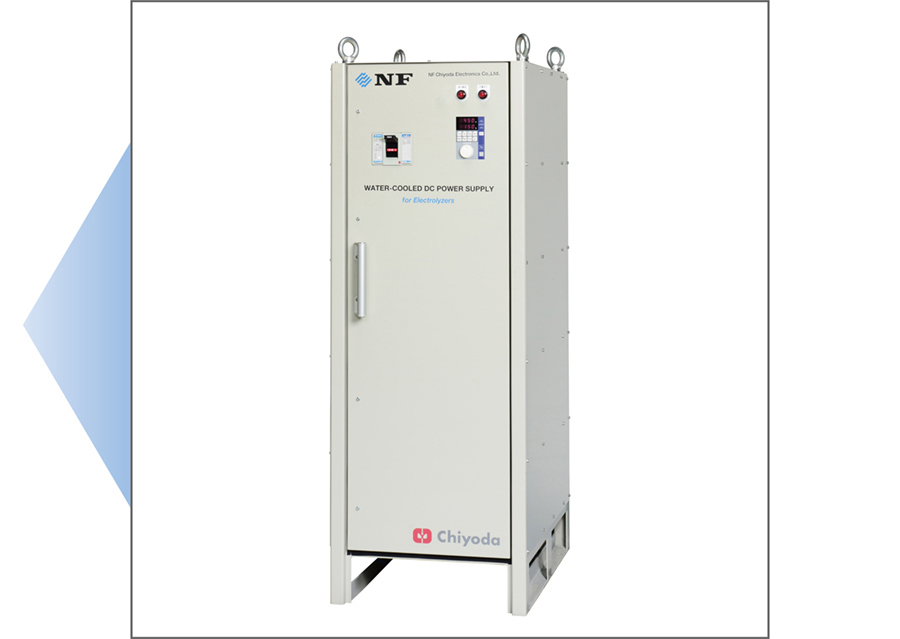

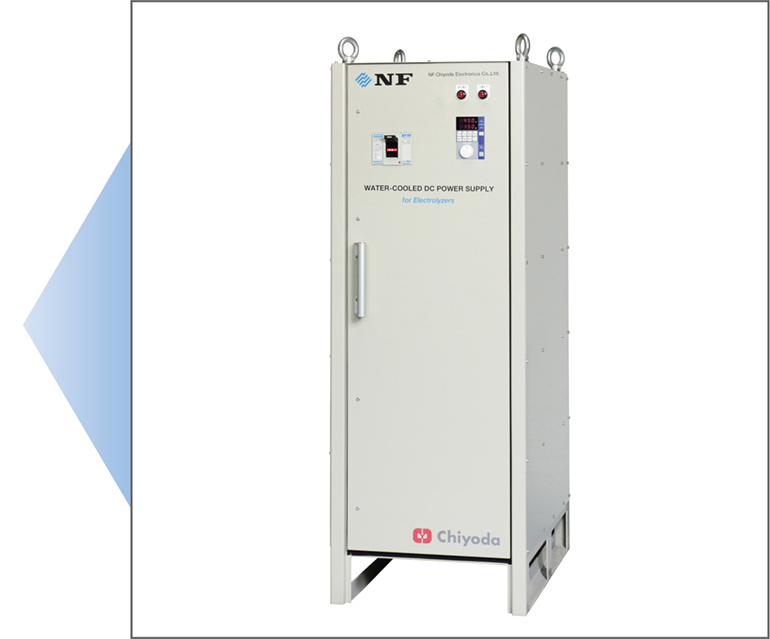

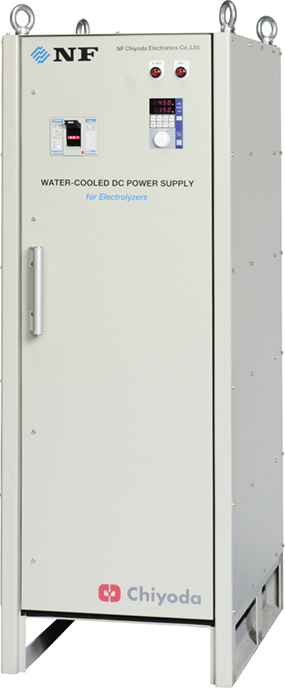

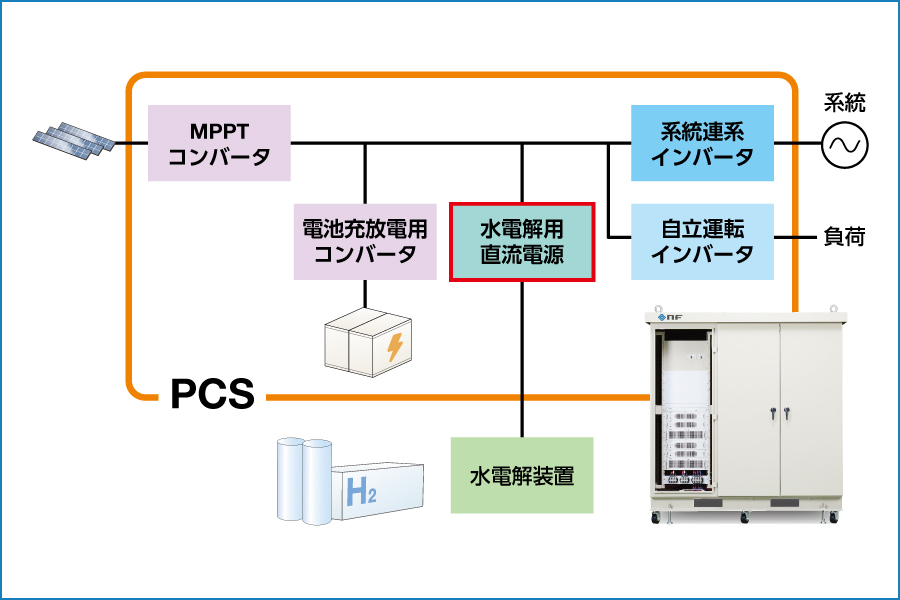

Topics 水素製造装置用直流電源

脱炭素化で注目の水素エネルギー

水素は利用時にCO2を排出せず、燃料電池などを活用することで、電気や熱を効率的に取り出すことができます。電力分野の脱炭素化のみならず、自動車や電動化が困難な産業機器等の脱炭素化も可能であると期待されています。水素の製造、貯蔵・輸送、供給、利用のためのインフラ整備やコストの低減などを踏まえて、社会実装を見据えた取組みが活発化しています。
水素製造においては、CO2を排出しない水電解による製造方法が注目され、再生可能エネルギーと組み合わせた水素製造プラントの実証実験が各地で進められています。
NF千代田エレクトロニクスは、水素製造装置の規模に合わせた各種直流電源をご提案します。
