保護リレーとは
電力系統の設備にて、短絡・地絡事故をはじめとする異常が発生した場合、瞬時に事故を検出し、事故の影響を最小限に抑えるように事故区間を切り離す指令を出す装置です。
電力系統の安定を担う重要な装置のひとつです。
事故の波及防⽌
電流・電圧の急激な変化等の異常状態を検出すると、遮断器・開閉器へ制御信号を送り、異常発生区間を切り離します。
⼤規模停電を防⽌
異常発生区間を短時間で適切に切り離すことにより、異常の波及を抑えて大規模停電を防ぐことができます。

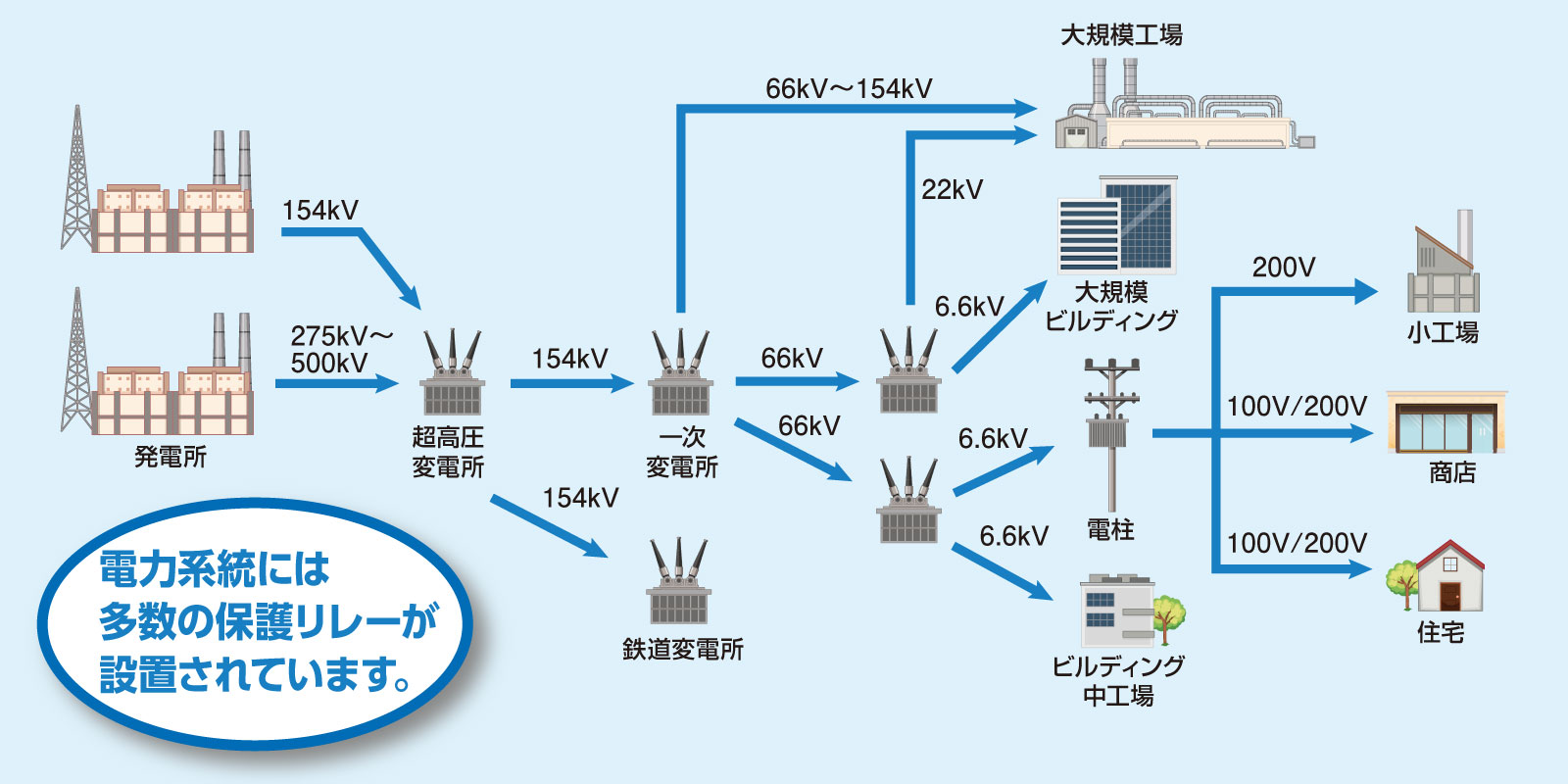

発電所、変電所、配電まで、多数の保護リレーが設置されています。安全で安定した電⼒供給に不可⽋の装置です。
保護リレー試験器とは
保護リレー試験器は、保護リレーの適切な動作を確認するための試験装置です。
保護リレーの研究・開発、生産から、実際に設置されている設備や施設における保守検査・試験まで、幅広く使用されています。

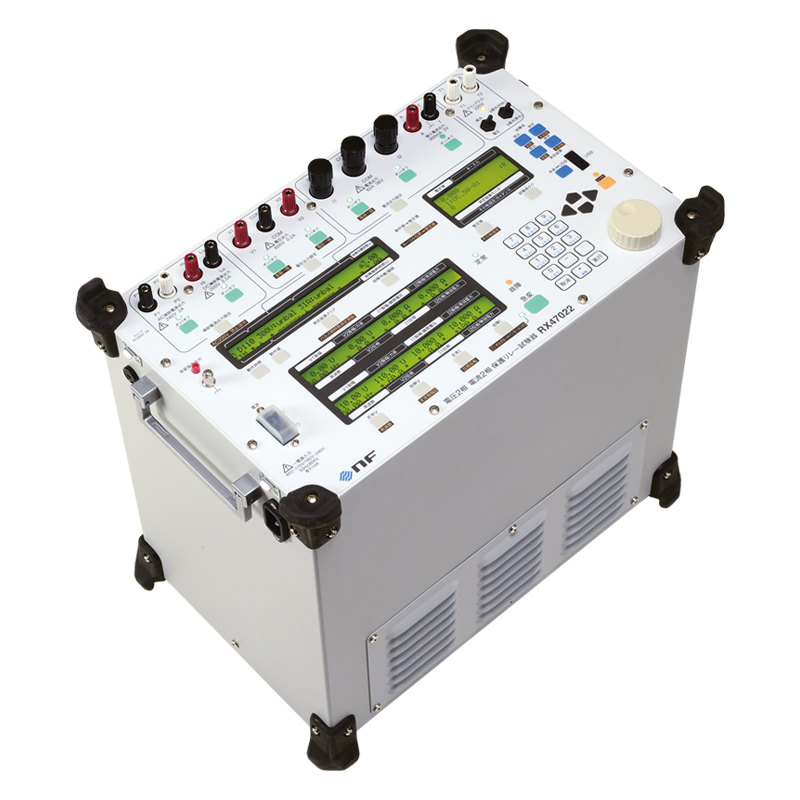

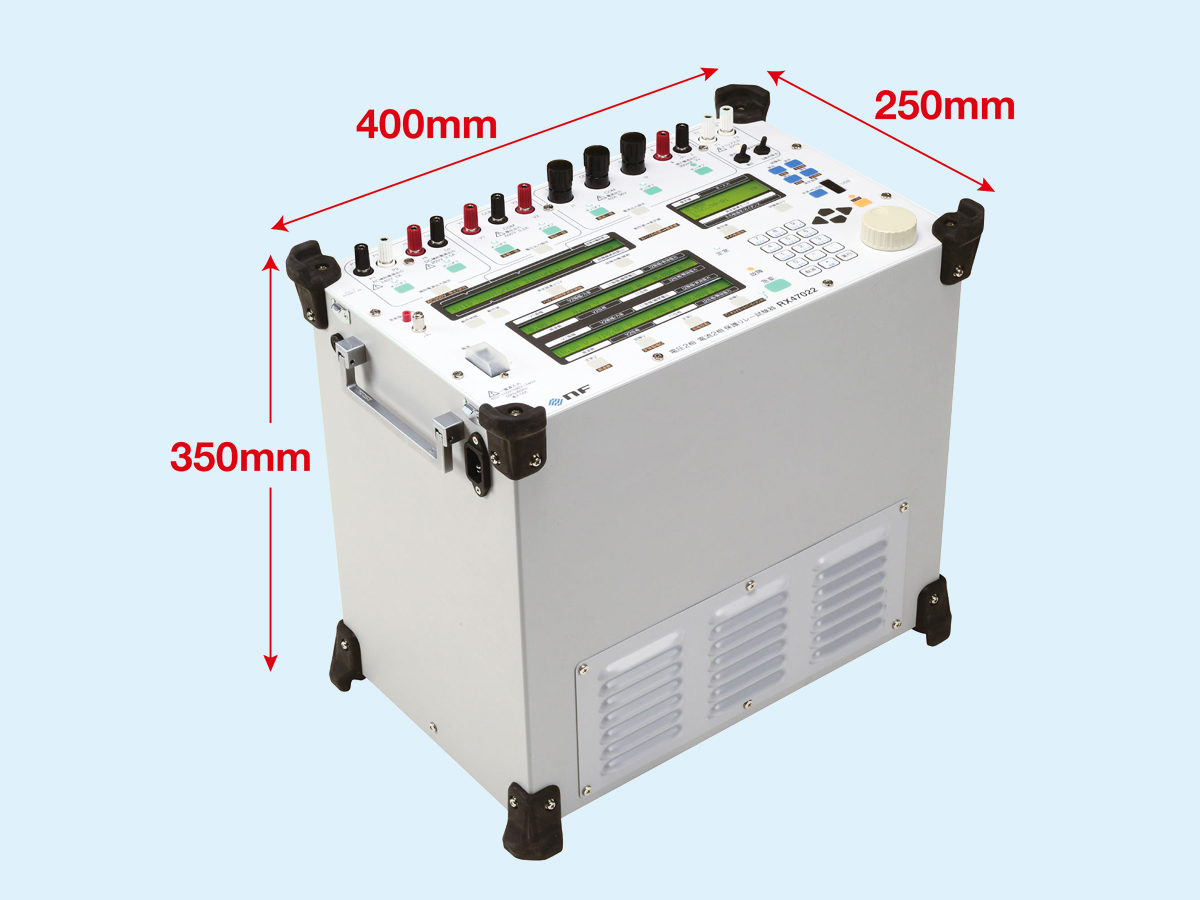

電圧2相電流2相保護リレー試験器 RX47022
－需要家向け－
高圧・特別高圧受電設備、コージェネレーション設備の試験に1台で対応！
各種保護リレーに対応
様々な保護リレーの試験がこの1台で可能です。これまで専用の試験器を複数台、運搬・結線していた作業を低減できます。
- 過電流継電器（OCR）
- 地絡過電流継電器（OCGR）
- 過電圧継電器（OVR）
- 不足電圧継電器（UVR）
- 過周波数継電器（OFR）
- 不足周波数継電器（UFR）
- 3Eリレー（3ER）
- 地絡方向継電器（DGR）
- 比率差動継電器（RDFR）
- 逆電力継電器（RPR）
- 不足電力継電器（UPR）
- 地絡過電圧継電器（OVGR）
- 短絡方向継電器（DSR）
広がる応⽤分野
受電設備に加えて、太陽光発電のような高圧発電設備における保守・試験にも対応
- OVGR（地絡過電圧継電器） 系統側の地絡故障を検出し、PCSを停止
- RPR （逆電力継電器） 自家消費型太陽光発電システムで、逆潮流を防止 ▶ RX47022なら 微小電流出力により、CTなしで試験が可能
産業設備の動力源やポンプなどに用いられているモータ設備の試験に
- 3Eリレー（過負荷・欠相・反相継電器） モータ保護（焼損防止、逆回転防止など） ▶ RX47022なら 配線の工夫により三相電流を出力し、三相の試験に対応可能
高確度出力により、パネルメータなど電力管理用指示計器の試験に
- 配電盤向け指示計器 送配電線路、負荷機器などの電流計測などに使用 ▶ RX47022なら 三相3線の電力測定にも対応

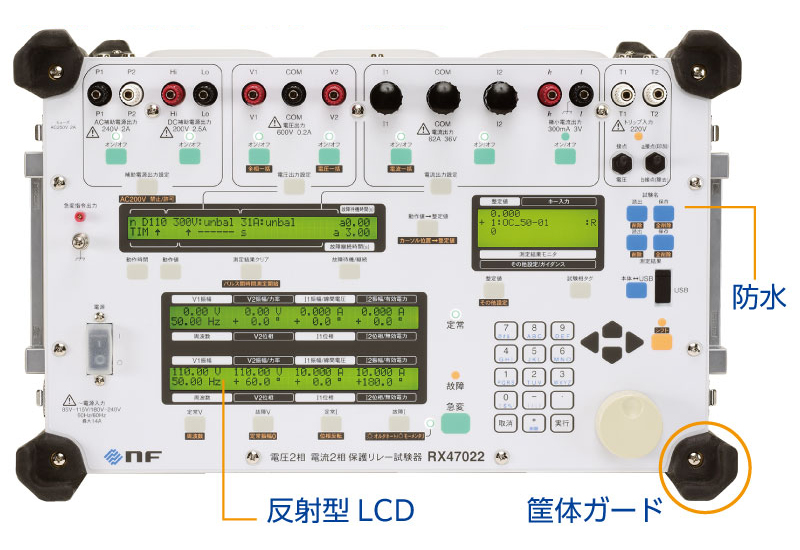

優れた操作性

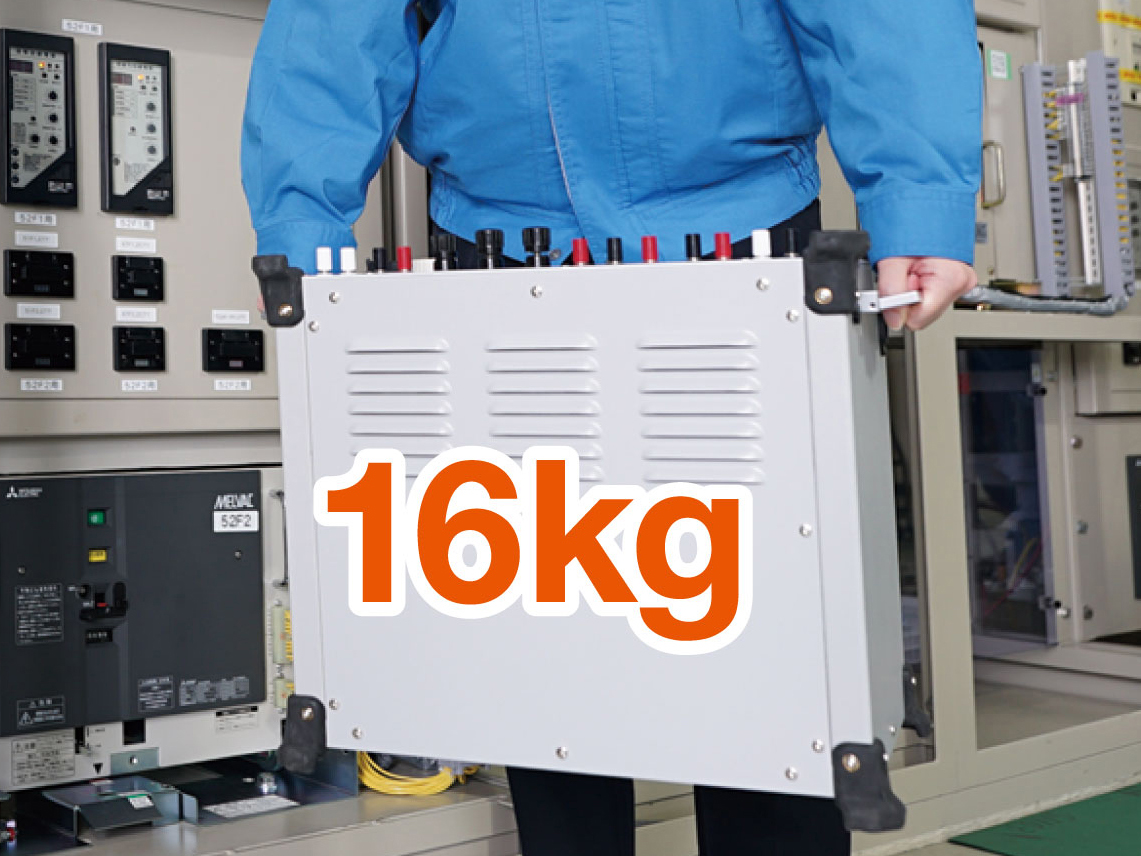

保守現場の作業効率を向上
屋外使用に対応
設定も結果処理も容易に
電圧2相電流2相保護リレー試験器
RX47022
製品紹介
保護リレー試験システム ～試験の自動化・時間短縮・人手不足解消～

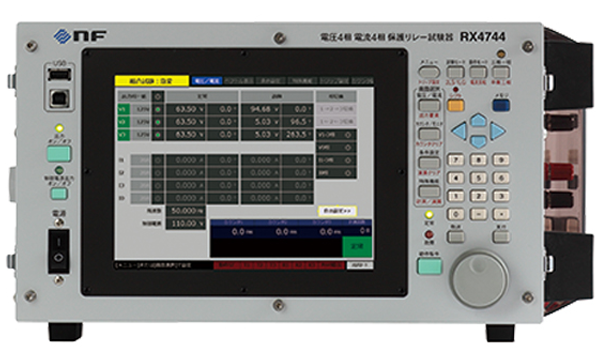

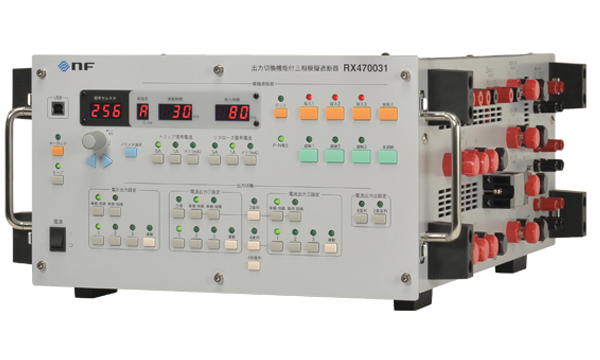

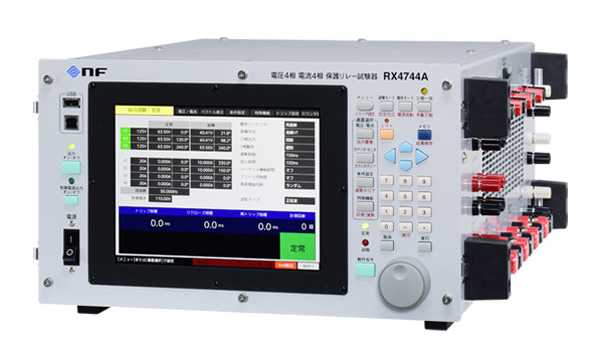

電圧4相 電流4相 保護リレー試験器、出力切換機能付 三相模擬遮断器、さらに試験用ソフトウェアを組み合わせることで、小型・軽量で多機能な保護リレー試験システムを構築できます。
模擬遮断器を含めた総合試験のほか、出力切換機能を用いることで、保護リレー盤内の各種リレーの単体試験を結線変更なしで実施が可能です。
オプションの16チャネル リレー応答信号セレクタを用いると、最大256チャネルの信号を設定可能です。

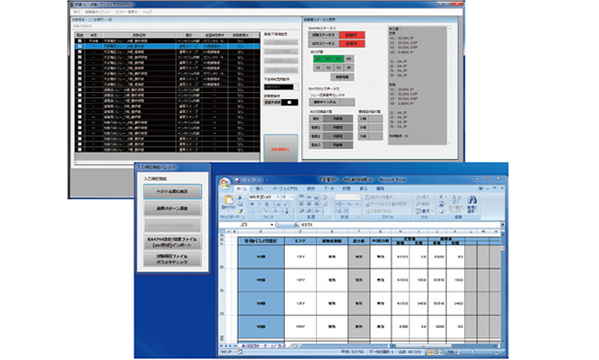

- 試験の結果を自動判定
- 総合試験から単体試験（リレー応答信号16系統まで）まで
- 試験内容に合わせてカスタマイズ可能
システム事例
3台の種類の異なる保護リレーを試験、設定から結果判定までを自動処理
・試験の流れ：試験の設定 → 実行（出力相切替）→ 結果判定 → 帳票作成

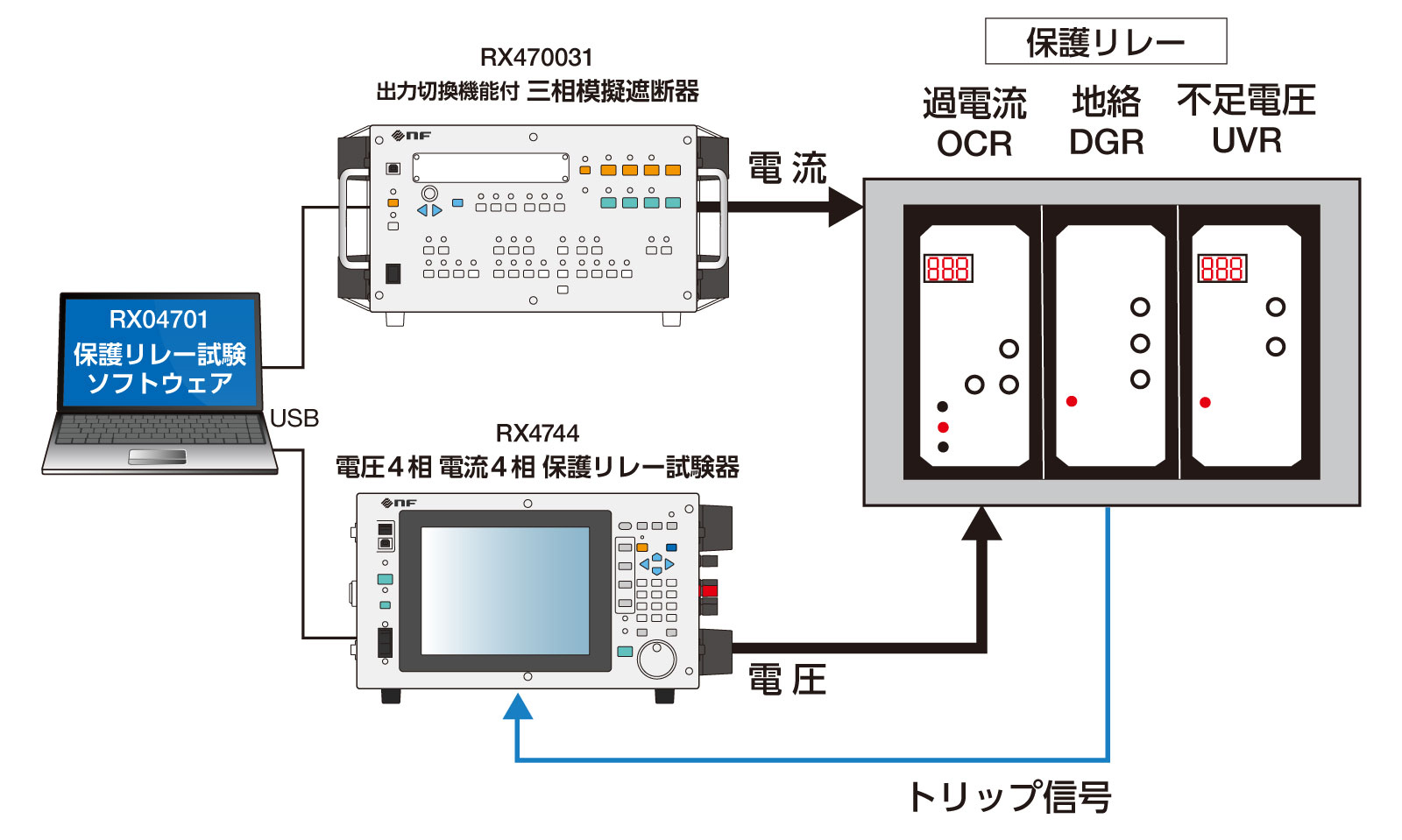

試験ブロック図

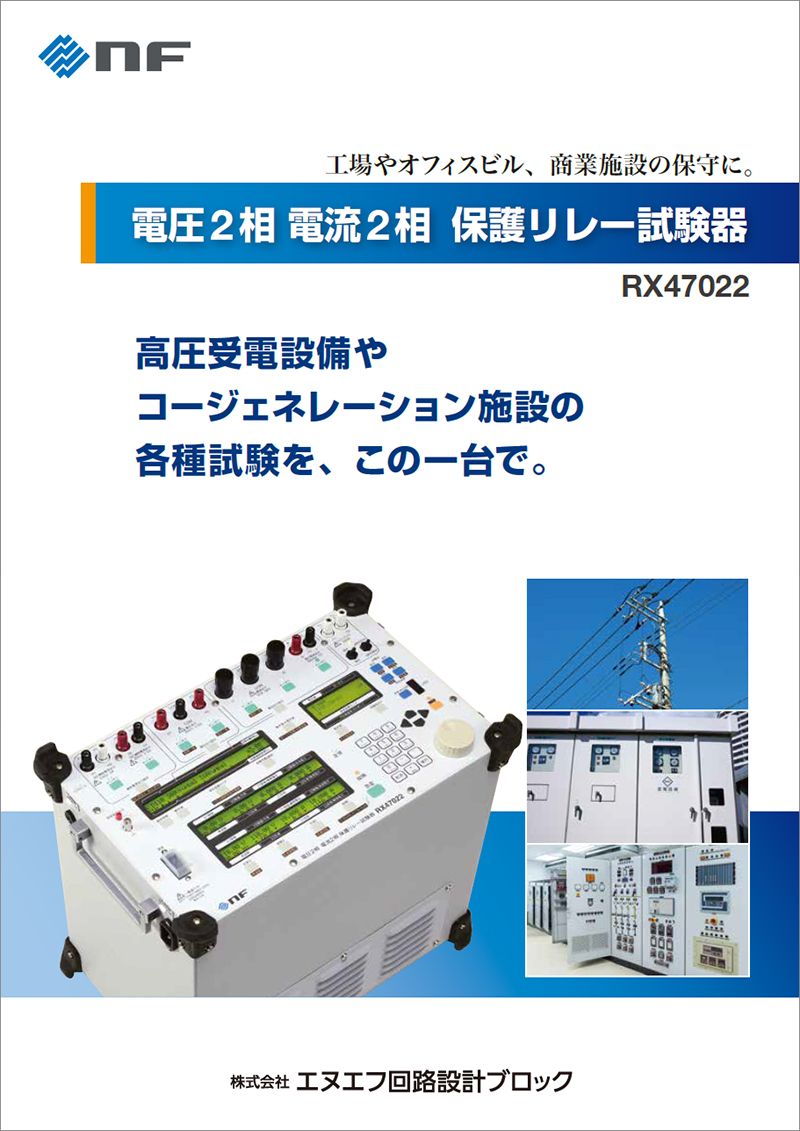

カタログ・資料ダウンロード
