水素製造用直流電源

水電解による水素製造に

水素は、半導体製造、医薬品、石油精製、自動車、航空機、ロケット等さまざまな分野で利用されています。
脱炭素社会の実現のために、二酸化炭素を大量に排出する化石燃料の代替として、燃料電池利用、再生可能エネルギー由来の余剰電力を吸収する用途など、水素の利活用が注目されています。
また、水素サプライチェーン構築のための実証試験が各所で実施されています。
水素の製造にはさまざまな方法がありますが、水の電気分解による水素製造には、当社の直流電源が使われています。

オンサイト型小型水素ステーションから、メガワット級水素製造プラントまで

小容量から大容量まで、水素製造装置の仕様や設置環境にあわせて、各種直流電源をご提案します。
水素製造などの水処理の現場で使用される電源装置は、腐食などに対する耐環境性能が求められます。Chiyodaは、海水電解、純水製造、貴金属回収などの水処理向けに豊富な実績があります。

特長

• 小容量から大容量まで、電解槽の仕様にあわせて電圧・電流を指定
  電圧：8V～700V、電流：10A～5000A
• 並列接続による大容量・大電流化
• 直流入力で再生可能エネルギーを利用したシステムに対応
• 冷却方式　風冷または水冷
• PFCフィルタ等による高調波抑制対策
• コンテナ搭載などの設置条件にも柔軟に対応

ラインナップ

さまざまなカスタム対応が可能

水素の精製量に応じて電源出力が決定されます。
当社では、サイリスタ型、インバータ型両方の実績があり、お客様のご要求に合わせて、ご提案しております。

直流電源にも対応可能

直流入力に対応します。
再生可能エネルギーを利用した水素製造装置に。

コンテナ収納に対応

輸送、設置、配管・配線の省力化のためのコンテナ収納に対応。
電解装置や電源装置で構成される水素製造装置のほか、水素貯蔵装置、燃料電池などを含む「水素エネルギー利用システム」などのコンテナ収納についてもお問い合わせください。

サイリスタ直流電源

インバータ型直流電源

強風風冷タイプ

水冷タイプ

水冷方式 水素製造用直流電源

水冷方式のメリット

製作事例

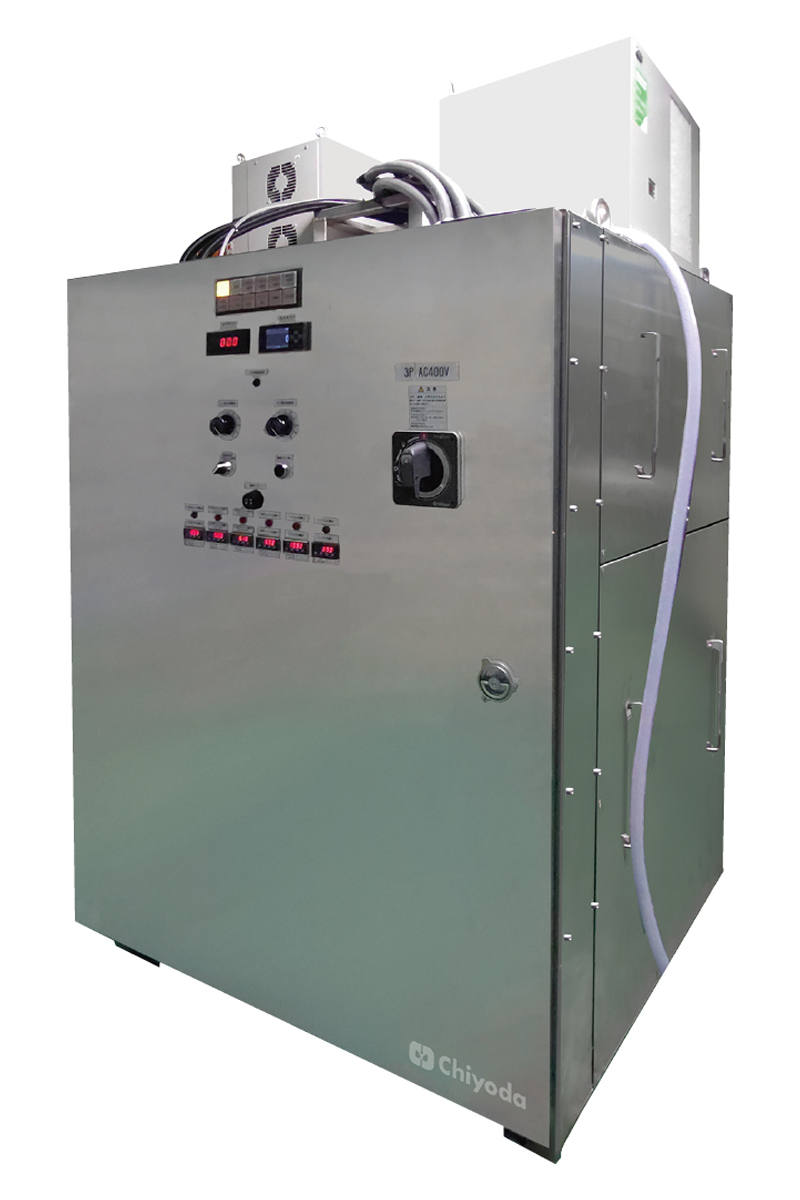

コンテナ収納に最適な水冷式直流電源

• 容量67.5 kW、電圧450 V、電流150 A
• トランス・リアクトルなどの部品も含めて水冷化
• 吸排気口をなくし、電源からの排熱を削減
• 外気の取込みをなくしたことで、耐環境性能向上、静音化を実現
• 並列接続可能

高周波対策

インバータ型電源　PFCフィルタ

• 力率改善
• 堅牢構造
• 最大出力量 30kW

電源に合わせてカスタマイズ

高周波対策

入力電流波形の比較

サイリスタ型電源

12相整流方式により入力電流の高調波を低減
