プログラマブルAC/DC電源KP2000AS
¥688,000（税抜）
概要
幅広い分野の交流電源ニーズにお応えします
- 安定出力
- 高効率
家電品・電子部品・産業機器・医療機器・住宅設備・アミューズメント機器など、様々な分野に。
- 単相2kVA
- 周波数 DC, 1 Hz ～ 550 Hz
- AC出力 0 Vrms ～ 350 Vrms
- DC出力 0 V ～ ±454 V
- 電流リミッタ機能
- 保護機能
- 計測機能
- 並列接続2台 （単相4kVA）
便利な機能満載 シンプル・オペレーション
高品位波形・高ロバスト性・低ノイズ
容量性負荷や誘導性負荷も駆動する安定性、低ひずみ、高速応答など、再現性の高い試験をサポートする高品位波形出力。
容量性負荷 出力波形例(636 μF)
電源出力が発振したり、ひずみを生じやすい、大容量コンデンサ負荷に対しても、安定した出力です。
KP2000ASは、負荷(駆動対象)を選びません。
発振した波形のイメージ
立ち上がり・立ち下がり波形
DCモード、0 V 〜 100 V、抵抗負荷 5 Ω
横軸：40μs/div. 縦軸：20 V/div.
一般的な交流電源に比べて、立ち上がり時間が短く、変化の速い波形を高い再現性で出力可能です。
過渡応答の再現などに。
様々な評価・試験で
- 消費電力測定
- 待機電力測定
- 高調波電流測定
- モータ駆動／評価
- 設計の検証
- 突入電流試験
- 仕向地電源試験
- 電力変換器の試験
- アクチュエータ評価 など
4kVAに増設可能
２kVAでは足りない場合は…
並列接続で4kVAに増設、システムケーブルを接続するだけです。
特長
生産ライン向け交流電源に求められる「基本」を網羅
出力機能・特性
多彩な出力と広い出力範囲で、お客様の試験時のご要求に確実にお応えします。
| 100Vレンジ | 200Vレンジ | 分解能 | ||
|---|---|---|---|---|
| AC | 出力電圧 | AC： 0.0 V ～ 175 V ACDC： 0.0 V ～ 160 V | AC： 0.0 V ～ 350 V ACDC： 0.0 V ～ 320 V | 0.1 V |
| 周波数 | AC： 40 Hz ～ 550 Hz ACDC： 1 Hz ～ 550 Hz | 0.01 Hz※ | ||
| DC | 出力電圧 | －227 V ～ ＋227 V | －454 V ～ ＋454 V | 0.1 V |
- 周波数によって異なります。
- AC/DCモード ： AC、ACDC、DC
- 出力電流変動 ： ±0.1 V（50 V ～ 160 V）／±0.2 V（100 V ～ 320 V）
（出力電流を最大電流の0％ ～ 100％に変化させた場合、DC, 10 Hz ～ 100 Hz） - 波形ひずみ率 ： 0.3％以下（40 Hz ～ 550 Hz）
- ACモード
40 Hz ～ 550 Hzの交流を出力するモード。出力の直流成分がキャンセルされるので、直流成分によってコアが磁気飽和を起こすトランスの試験にも。 - ACDCモード
直流に交流成分を重畳、あるいは交流に直流成分を重畳させるモード。DC-DCコンバータのノイズ重畳試験やコンデンサのリップル試験などに。 - DCモード
直流のみを出力するモード。比較的低電圧の出力でも高いSN比を実現。電流リミッタ機能と併用で、直流電源として高いパフォーマンスを発揮。
高効率
ランニングコスト低減に
80%の高効率により、長時間稼働する生産ラインにおいて、消費電力を削減でき、ランニングコストを抑えることができます。
計測機能
電圧・電流・電力に加えて、負荷力率・クレストファクタ、さらに50次までの高調波解析に対応します。
計測項目
- 電圧：実効値、直流平均値、ピーク値
- 電流：実効値、直流平均値、ピーク値、ピークホールド値
- 電力：有効電力、皮相電力
- 高調波解析※：50次まで
- 負荷力率
- クレストファクタ
- 同期周波数（外部信号入力 SYNCモード時）
- IEC規格等に適した測定ではありません。
電流リミッタ機能
ピーク値（正負）および実効値で電流を制限できる電流リミッタを装備。負荷の異常動作によって過電流が発生した場合の保護に有効です。また、突入電流が大きい負荷でも、リミッタで電流を制限することで継続的な駆動が可能なので、突入電流に合わせて電力容量の大きな電源を導入する必要がありません。
- 設定
正負電流ピーク値、電流実効値 - リミッタ動作
自己復帰（連続）または出力オフ
出力オフまでのリミット状態継続時間を指定可（1s ～ 10s、分解能 1s）
ピーク電流リミッタの活用例
負荷：模擬整流負荷
- ダイオードブリッジ、電解コンデンサ、抵抗負荷の組合せ
リミット設定値：＋90 A
リミット設定値：＋30 A
モータや大容量コンデンサなどの突入電流の制限に有効！
保護機能
電源投入時の自己診断機能と、通電動作中の保護機能により、電源を安心してご使用いただけます。異常が発生すると、異常状況をパネルに表示し、出力をオフします。
通電動作中の保護機能
- 出力異常（過電圧、過電流）
- パワー部異常
- 内部制御異常
設定範囲制限機能
出力電圧の上限と周波数の上限・下限の設定範囲を制限し、誤操作による負荷の故障を未然に防ぎます。
SHUT DOWN 機能
外部信号（または無電圧接点）により、強制的に出力をオフにして動作を停止します。外部信号（または無電圧接点）が回復後、電源再投入により、復帰します。
コントロールソフトウェア
コントロールソフトウェアは、基本コントローラ、およびロギング機能を備えたプログラムです。
基本コントローラ
電圧、周波数、電流リミッタなど、出力の基本パラメタ設定、保存、読み出しが可能。
PCを利用したリモートコントローラとしてお使いいただけます。

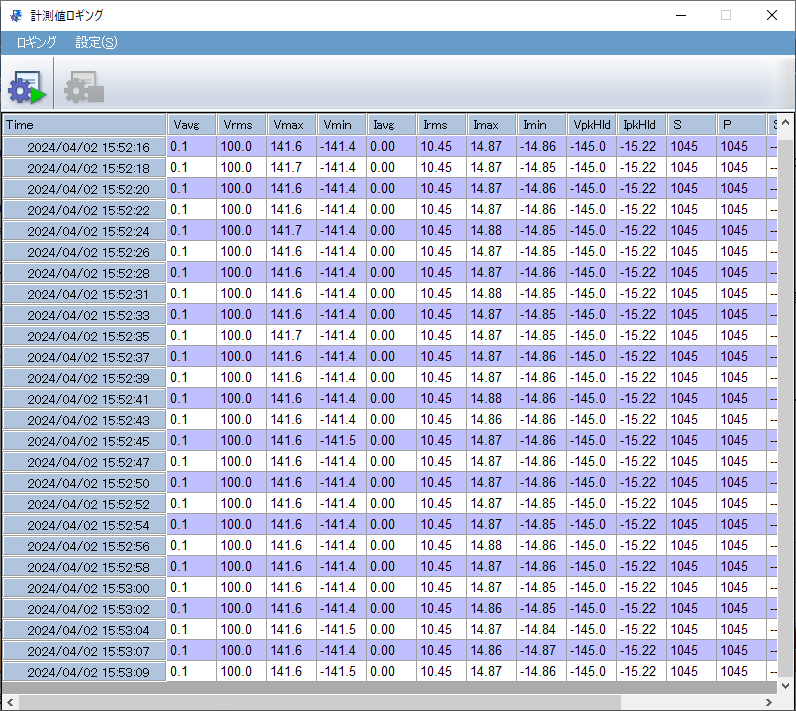

ロギング機能
電圧、電流、電力など各種計測値のデータ取り込み、保存、レポート作成、データ解析
動作環境
- OS：Windows 10 (64bit) 、Windows 11 (64bit) 日本語版/英語版
- 通信インタフェース：USB / LAN
- NI-VISA 2023 Q3以上がインストールされていること
- .NET Framework Ver4.8がインストールされていること
※当Webサイトにてご提供予定
仕様
外形寸法
価格表
オプション情報
本体
新製品
KP2000AS プログラマブル交流電源
¥688,000（税抜）
オプション
PA-001-3879 システムケーブル（0.5m）
¥6,000（税抜）
PA-001-3880 システムケーブル（1m）
¥8,000（税抜）
PA-001-3881 システムケーブル（2m）
¥10,000（税抜）
PA-001-3882 インチラックマウント金具
¥14,000（税抜）
PA-001-3883 ミリラックマウント金具
¥14,000（税抜）
PA-001-3884 交換用エアフィルタ
¥3,000（税抜）
PA-001-3885 電源ケーブル
¥20,000（税抜）
PA-001-3917 GPIB
- ご注文時オプション
¥30,000（税抜）
