高効率システム電源P-STATION / EPOシリーズ

P-STATION/EPOシリーズ
  • EPO2000X ¥848,000(税抜)
    電源入力ケーブル標準添付
  • EPO2000S ¥630,000(税抜)
    電源入力ケーブル標準添付
  • EPO4000S ¥1,480,000(税抜)
  • EPO8000S ¥2,980,000(税抜)
  • EPO10000S ¥3,780,000(税抜)
  • EPO12000S ¥4,480,000(税抜)
  • EPO6000M ¥2,580,000(税抜)
  • EPO12000M ¥4,980,000(税抜)
  • EPO18000M ¥7,800,000(税抜)
  • EPO24000M ¥10,500,000(税抜)
  • EPO36000M ¥14,800,000(税抜)

概要

生産ラインから研究開発まで対応する
小型・軽量・高効率(76%)の交流電源

P-STATION/EPOシリーズは、小型・軽量・高効率(約76%)を実現した交流電源です。
交流も直流も出力可能なうえ、柔軟なシステム性、高い出力安定度、強力な電力供給能力など優れた機能・性能を備えています。
工場やラボ用の電源変動や波形ひずみの改善をはじめ、各種電子機器の試験・計測用電源として幅広く使用できます。

  • 交流 0V~300.0V、5.0Hz~550.0Hz
    直流 0V~424.0V
  • 単相 2kVA~12kVA
    マルチ相(単相/三相/単相三線) 6kVA~36kVA
  • 小型・軽量(2kVAで25kg)、省スペース
  • 電力効率 76%
  • EPO2000X(2kVA)は、最大3台まで容量増設とマルチ相(単相/三相/単相三線)が可能
  • 最大電流の2.8倍までの突入電流を供給可能
  • 計測機能、故障診断機能など豊富な機能を装備
  • 電源変動や波形ひずみに対して安定出力

特長・
ラインナップ

主な特長

軽量・コンパクト

  • 25kg → 当社従来品*の52%
  • 448(W)×176(H)×651(D)mm → 当社従来品*の50%
  • P-STATION/シリーズ[Q] 2kVAに対して

高効率・低入力電流

  • 電力効率約76%
  • 入力電流14A(200V時)

最大出力ピーク電流

電子機器の多くが採用しているコンデンサインプット型整流回路は、クレストファクタの大きな電流を消費します。P-STATION/EPOシリーズは、最大ピーク電流を定格値(実効値)の4倍まで流すことができます。

安定化&波形改善

電源環境のよくない地域でも、安定した電源をお使いいただけるように、入力瞬断耐量, 入力急変耐量等にこだわりました。

瞬時停電
入力電圧ひずみ

ラッシュ(突入)電流

P-STATION/EPOシリーズは、2kVAあたりの最大出力電流20Armsに対して、57Arms (80Apeak)のラッシュ電流を供給。(定格電流の2.8倍を保証)
モータ起動時など、ラッシュ電流の大きな負荷を扱う場合、起動時だけのために定格出力電流の大きな電源を用意する必要がなくなりました。

モータ起動時の電流波形

ラインナップ

P-STATION/EPOシリーズは、さまざまな用途にお応えできるよう、機能や相数によって3つのラインナップがあります。

Mキャビネット
Lキャビネット
容量増設とマルチ相出力が可能な
EPO2000X
単相2kVAが基本
・最大3台まで接続して、容量増設が可能
・マルチ相出力(単相/三相/単相三線)
  EPO2000X×2台→単相4kVA, 単相三線4kVA
  EPO2000X×3台→単相6kVA, 三相6kVA
単相システム EPO2000S 2kVA 2kVA単体
EPO4000S 4kVA M型キャビネット
EPO8000S 6kVA L型キャビネット
EPO10000S 10kVA L型キャビネット
EPO12000S 12kVA L型キャビネット
マルチ相システム
(単相/三相/単相三線)
EPO6000M 6kVA M型キャビネット
EPO12000M 12kVA L型キャビネット
EPO18000M 18kVA M型キャビネット×3セット
EPO24000M 24kVA L型キャビネット×2セット
EPO36000M 36kVA L型キャビネット×3セット

アプリケーション

  • 生産ライン用のCVCFとして
  • 摺動トランスやMGの代替に
  • モータ機器用電源として
  • 電波暗室用電源として
  • エージング用電源として
  • その他
    • 省エネ法改正で求められる待機電力や動作時消費電力の精密測定用電源として。
    • カロリメータなど空調機器の電力測定用電源として。
    • 計測・計装システムの組込み用電源として。
    • 漏れ電流測定時の安定化電源として。(漏れ電流測定の規格に準拠した「測定用フィルタ」も販売)
    • 海外向けラインの特定電圧供給用電源として。

仕様
外形寸法

仕様

外形寸法

EPO2000S/EPO2000X

単位:mm

M型キャビネット

単位:mm

L型キャビネット

単位:mm

付属品
オプション

付属品

EPO2000S/EPO2000X

  • 取扱説明書
  • 電源コード(3.5mm2、3m、ビニール絶縁ケーブル)
  • 入出力配線用マイナスドライバ
  • システムの付属品については別途お問い合わせください。

オプション

高効率システム電源(マルチ相2kVA) EPO2000X

型名/品名価格備考
PA-001-0279
システムケーブル(複数台接続用)
¥20,000(税抜)

高効率システム電源(単相4kVA) EPO4000S

型名/品名価格備考
PA-001-0276
電源入力ケーブル(5m)
¥10,000(税抜)
PA-001-1081
電源単相入力オプション
¥60,000(税抜)受注時オプション

高効率システム電源(マルチ相6kVA) EPO6000M

型名/品名価格備考
PA-001-0276
電源入力ケーブル(5m)
¥10,000(税抜)
PA-001-1082
電源単相入力オプション
¥60,000(税抜)受注時オプション

高効率システム電源(単相8kVA) EPO8000S

型名/品名価格備考
PA-001-0275
電源入力ケーブル(5m)
¥20,000(税抜)
PA-001-1083
電源単相入力オプション
¥80,000(税抜)受注時オプション

高効率システム電源(単相10kVA) EPO10000S

型名/品名価格備考
PA-001-0275
電源入力ケーブル(5m)
¥20,000(税抜)
PA-001-1084
電源単相入力オプション
¥80,000(税抜)受注時オプション

高効率システム電源(単相12kVA) EPO12000M

型名/品名価格備考
PA-001-0275
電源入力ケーブル(5m)
¥20,000(税抜)
PA-001-1085
電源単相入力オプション
¥80,000(税抜)受注時オプション

高効率システム電源(マルチ相12kVA) EPO12000S

型名/品名価格備考
PA-001-0275
電源入力ケーブル(5m)
¥20,000(税抜)
PA-001-1086
電源単相入力オプション
¥80,000(税抜)受注時オプション

高効率システム電源(マルチ相18kVA) EPO18000M

型名/品名価格備考
PA-001-1067
電源入力ケーブル(5m)
¥30,000(税抜)

高効率システム電源(マルチ相24kVA) EPO24000M

型名/品名価格備考
PA-001-1068
電源入力ケーブル(5m)
¥40,000(税抜)

高効率システム電源(マルチ相36kVA) EPO36000M

型名/品名価格備考
PA-001-1069
電源入力ケーブル(5m)
¥60,000(税抜)

EPOシリーズ共通

型名/品名価格備考
PA-001-0273
波形モニタ出力
¥80,000(税抜)受注時オプション
PA-001-0274
リモートセンシング(単相用)
¥80,000(税抜)受注時オプション
PA-001-1132
リモートセンシング(マルチ相用)
¥100,000(税抜)受注時オプション
PA-001-0559
VCT14/3C電源入力ケーブル(5m)
¥10,000(税抜)EPO4000S/EPO6000M用
PA-001-0561
KIV38 3本 電源入力ケーブル(5m)
¥20,000(税抜)EPO8000S/EPO10000S/EPO12000S/EPO12000M用
PC-007-0799
簡易操作用テンキー
¥12,000(税抜)
4481
電源入力ユニット(6kVA)
¥50,000(税抜)
4482
出力並列ユニット(6kVA)
¥50,000(税抜)

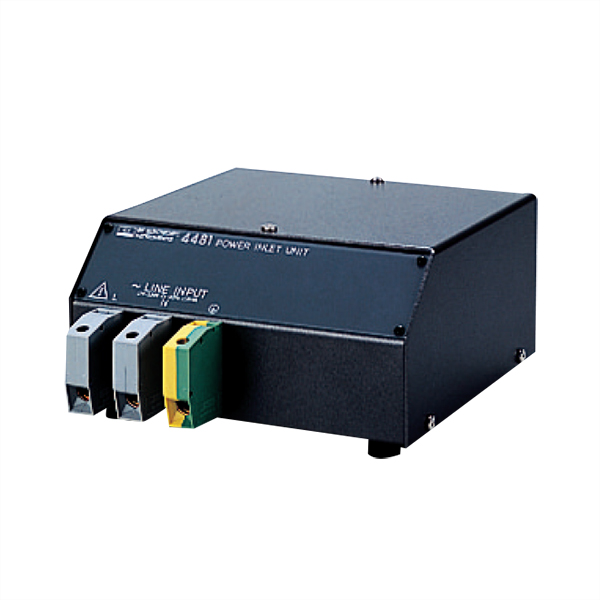

4481
電源入力ユニット

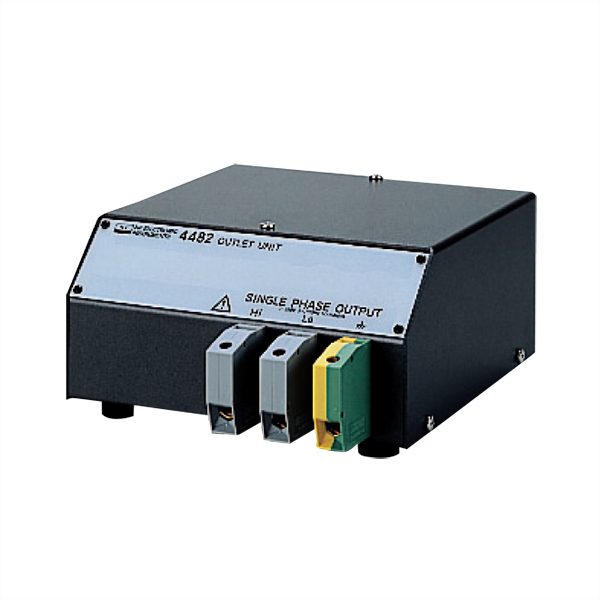

4482
出力並列ユニット
