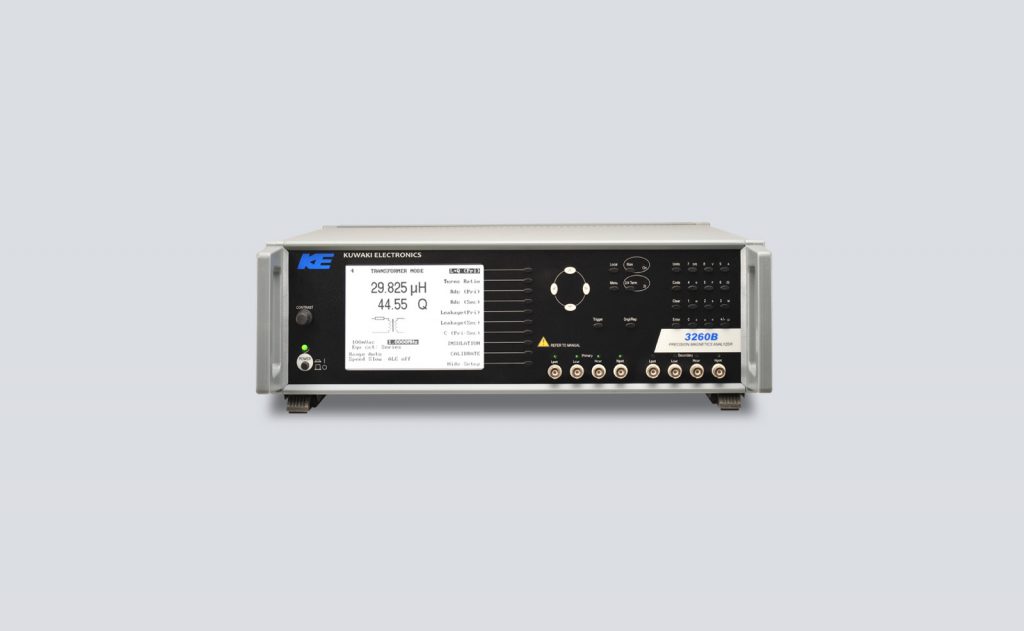

インダクタンスアナライザ3260B

3260B

¥2,980,000(税抜)

特長

DCバイアスを重畳した測定に最適なインダクタンスアナライザ

最大250Aまでの大電流直流重畳測定に

  • 測定周波数範囲 20Hz~3MHz
  • 基本確度 0.1%
  • 測定パラメタ Z, θ, L, C, Rac, Rdc, Q, D, 巻数比, リーケージインダクタンス, カップリング容量, 共振周波数
  • 測定信号レベル 1mV~10Vrms(開放)、50 μA~200mArms(短絡)、ALCあり
  • DCバイアス電流 1mA~1A(内部)
    最大250A(DCバイアス電流源3265B使用時)
  • 動作モード
    • インピーダンス測定モード
      L、Z、Rac、 Rdc、C、Q、D、θ、直列/並列等価回路
    • ハンドラモード(スキャナ使用)
    • トランスモード
      巻線抵抗、巻線比、リーケージインダクタンス、Q、カップリング容量
    • グラフモード*
      周波数、測定信号レベル、DCバイアス電流をスイープしてグラフ表示、開始点、測定ステップ、単位、リニア/ログの設定可能
    • マルチ周波数測定モード
      (最大8点で絶対値または偏差%を測定・表示)
    • 共振点測定モード 共振周波数、L、R、Q、直列/並列 等価回路
  • インタフェース* GPIB、BIN出力ハンドラ

*オプション

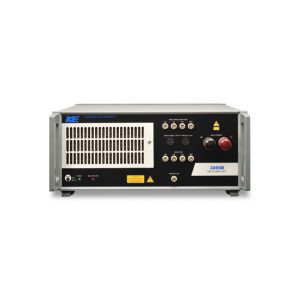

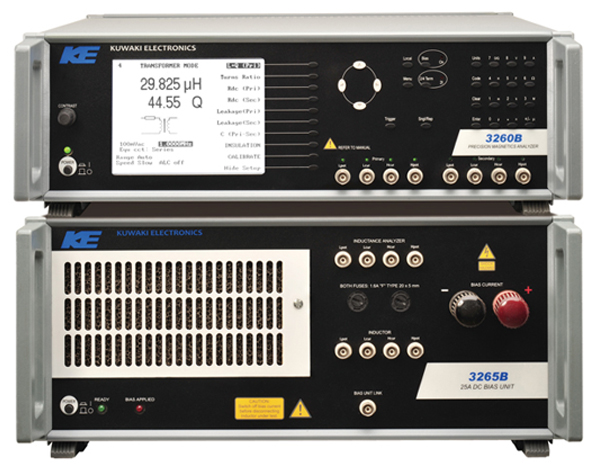

DCバイアス電流源3265Bと組み合わせて、大電流を重畳したインダクタンス測定

計測事例

ラインナップ

横スクロールできます→

型 名 測定周波数 測定パラメタ 基本確度 測定信号レベル DC
バイアス
出力Z
3260B 20Hz ~ 3MHz Z, θ, L, C, Rac, Rdc, Q, D,
巻数比, リーケージインダクタンス,
カップリング容量, 共振周波数
±0.1% 1mV~10V/
50μA~200mA
1mA~1A 50Ω

価格表
オプション情報

本体

  • 3260B インダクタンスアナライザ

    ¥2,980,000(税抜)

オプション

テストフィクスチャ・テストリードの詳細はこちら 詳細
