微小信号スペシャリスト

様々な計測ニーズにあわせたカスタム対応をご提案

エヌエフの低雑音増幅器は、信号レベルや周波数範囲、利得、入出力インピーダンス、入力モードなど、多様な計測ニーズにあわせたカスタム製品を提案しています。

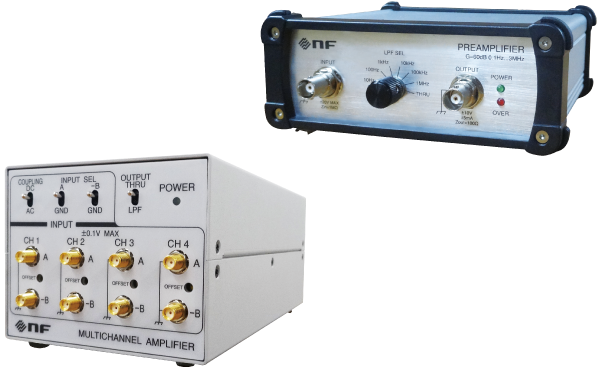

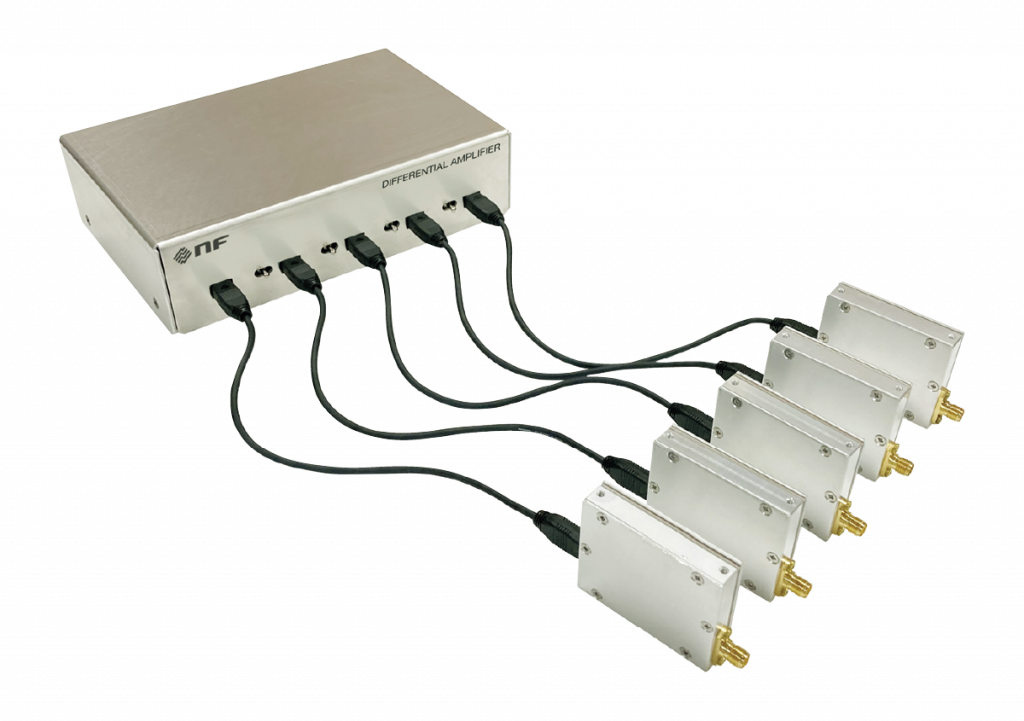

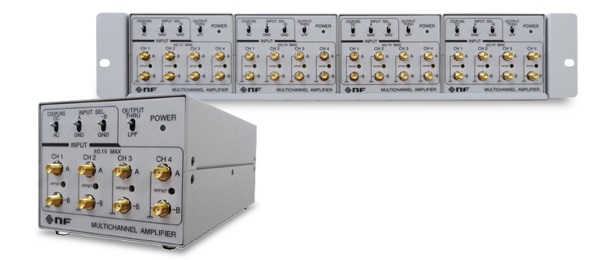

カスタム事例

微小信号測定用増幅器 製品選定チャート

多種多様なセンサからの信号増幅をサポート!

種類・入力形式・周波数帯域など、製品選定チャートの設問をたどるだけで、測定したい信号に合わせた「オススメ」の増幅器をご紹介します。

SA-600シリーズ

広帯域電流増幅器 │ SA-600シリーズ

世界最高レベルの低雑音を実現した、微小電流増幅用の電流/電圧変換器

機種選定に役立つ情報
  • 高利得と広帯域を高い次元で両立
  • 微小信号のパルス応答特性
トピック
  • 信号検出限界への挑戦 ―ピコアンペアのリアルタイム信号検出―
  • 信号検出限界への挑戦 ―フェムトアンペアの繰り返し信号検出―
  • 電流アンプの性能比較 ―微小信号の変化をとらえる―
型名 周波数範囲 入力インピーダンス 入力換算雑音電流密度 利得
SA-604F2 DC~ 500kHz 1kΩ 45fA/√Hz 10MV/A
SA-605F2 DC~ 250kHz 3kΩ 15fA/√Hz 100MV/A
SA-606F2 DC~ 100kHz 10kΩ 6fA/√Hz 1GV/A
SA-607F2 DC~ 20kHz 30kΩ 2.5fA/√Hz 10GV/A

IV-200シリーズ

電流電圧変換モジュール │ IV-200シリーズ

小型の広帯域電流電圧変換モジュール

機種選定に役立つ情報
  • 小型/低コストで広帯域と高利得を実現
  • 微小信号のパルス応答特性
型名 周波数範囲 入力インピーダンス 入力換算雑音電流密度 利得
IV-202F4 DC~ 10MHz 30Ω以下 450fA/√Hz 100kV/A
IV-204F3 DC~1MHz 1.2kΩ以下 70fA/√Hz 4MV/A

SA-200F3
SA-240F5

超低雑音増幅器 │ SA-200F3 / SA-240F5

世界最高レベルの低雑音を実現した微小電圧増幅用のシングルエンド入力アンプ

機種選定に役立つ情報
  • 世界最高レベルのノイズ密度で、極めて小さい信号も高品質に増幅
  • 微小信号のパルス応答特性
トピック
  • 信号検出限界への挑戦 ―マイクロボルトのリアルタイム信号検出―
  • 信号検出限界への挑戦 ―ナノボルトの繰り返し信号検出―
型名 周波数範囲 入力インピーダンス 入力換算雑音電圧密度 利得
SA-200F3 DC~ 800kHz 1kΩ, 10kΩ, 100kΩ 0.5nV/√Hz 40dB
SA-240F5 DC~ 20MHz 1MΩ, 100MΩ, OPEN 1.2nV/√Hz 40dB

SA-220F5
SA-230F5

超低雑音増幅器 │ SA-220F5 / SA-230F5

世界最高レベルの低雑音を実現した微小電圧増幅用のシングルエンド入力アンプ

機種選定に役立つ情報
  • 世界最高レベルのノイズ密度で、極めて小さい信号も高品質に増幅
  • 微小信号のパルス応答特性
  • 活用事例:電源ノイズの測定
トピック
  • 信号検出限界への挑戦 ―マイクロボルトのリアルタイム信号検出―
  • 信号検出限界への挑戦 ―ナノボルトの繰り返し信号検出―
カスタム例
  • MRI / NMR計測用の増幅器
  • システムに応じたアンプ帯域変更
型名 周波数範囲 入力インピーダンス 入力換算雑音電圧密度 利得
SA-220F5 1kHz~ 80MHz 1MΩ 0.5nV/√Hz 46dB
SA-230F5 1kHz~ 100MHz 50Ω 0.25nV/√Hz 46dB

SA-410F3
SA-440F5

超低雑音増幅器 │ SA-410F3 / SA-440F5

世界最高レベルの低雑音を実現した微小電圧増幅用の差動入力アンプ

機種選定に役立つ情報
  • 世界最高レベルのノイズ密度で、極めて小さい信号も高品質に増幅
  • 微小信号のパルス応答特性
トピック
  • 信号検出限界への挑戦 ―マイクロボルトのリアルタイム信号検出―
  • 信号検出限界への挑戦 ―ナノボルトの繰り返し信号検出―
型名 周波数範囲 入力インピーダンス 入力換算雑音電圧密度 利得
SA-410F3 DC~ 1MHz 1kΩ, 10kΩ, 100kΩ 0.75nV/√Hz 40dB
SA-440F5 DC~ 20MHz 1MΩ, 100MΩ, OPEN 1.8nV/√Hz 40dB

SA-420F5
SA-421F5
SA-430F5

超低雑音増幅器 │ SA-420F5 / SA-421F5 / SA-430F5

世界最高レベルの低雑音を実現した微小電圧増幅用の差動入力アンプ

機種選定に役立つ情報
  • 世界最高レベルのノイズ密度で、極めて小さい信号も高品質に増幅
  • 微小信号のパルス応答特性
トピック
  • 信号検出限界への挑戦 ―マイクロボルトのリアルタイム信号検出―
  • 信号検出限界への挑戦 ―ナノボルトの繰り返し信号検出―
型名 周波数範囲 入力インピーダンス 入力換算雑音電圧密度 利得
SA-420F5 1kHz~ 70MHz 1MΩ 0.9nV/√Hz 46dB
SA-421F5 30Hz~ 30MHz 1MΩ 0.5nV/√Hz 46dB
SA-430F5 1kHz~100MHz 50Ω 0.35nV/√Hz 46dB
