ラインナップ追加
低雑音増幅器SA-200シリーズ / SA-400シリーズ

  • SA-200F3 ¥171,000(税抜)
  • SA-220F5 ¥196,500(税抜)
  • SA-240F5 ¥145,000(税抜)
  • SA-230F5 ¥192,500(税抜)
  • SA-250F6 ¥192,500(税抜)
  • SA-251F6 ¥198,000(税抜)
  • SA-410F3 ¥178,000(税抜)
  • SA-420F5 ¥200,000(税抜)
  • SA-421F5 ¥210,000(税抜)
  • SA-440F5 ¥150,000(税抜)
  • SA-430F5 ¥218,500(税抜)

特長

超低雑音・高安定・広帯域の微小信号検出用プリアンプ

SA-200シリーズ/SA-400シリーズは、これまでのアンプでは得ることができなかった低雑音性能を実現した微小信号検出用増幅器です。各種センサ、分析器や計測器などのヘッドアンプとして使用することで、高精度の信号処理に威力を発揮します。

低雑音

当社独自の回路で世界トップレベルの低雑音性能を実現
雑音指数(ノイズフィギュア) 0.6dB、入力換算雑音電圧 0.25nV/√Hz
(SA-230F5およびSA-250F6:入力インピーダンス50Ω)

広帯域

DCから500MHzの高周波・高速信号まで広い周波数帯域をカバー

信号源にあわせた入力形式

シングルエンドバイポーラ入力/シングルエンドFET入力/差動バイポーラ入力/差動FET入力

250MHz / 500MHz モデル 新登場

  • SA-250F6
    雑音指数 0.6dB / 周波数特性 100Hz~ 250MHz
  • SA-251F6
    雑音指数 0.9dB / 周波数特性 1kHz~ 500MHz

主な仕様

  入力形式 利得 帯域 入力抵抗 雑音電圧密度 雑音電流密度 雑音指数
SA-200F3 シングル
エンド入力
40 dB DC~800kHz 1kΩ/
10kΩ/
100kΩ
0.5nV/√Hz 2.2pA/√Hz
SA-220F5 46 dB 1kHz~80MHz 1MΩ 0.5nV/√Hz 200fA/√Hz
SA-240F5 40 dB DC~20MHz 1MΩ/
100MΩ/
OPEN
1.2nV/√Hz 5fA/√Hz
SA-230F5 46 dB 1kHz~100MHz 50Ω 0.25nV/√Hz 5pA/√Hz 0.6dB
NEW
SA-250F6
40 dB 100Hz~250MHz 50Ω 0.25nV/√Hz 5pA/√Hz 0.6dB
NEW
SA-251F6
40 dB 1kHz~500MHz 50Ω 0.25nV/√Hz 8pA/√Hz 0.9dB
SA-410F3 差動入力 40 dB DC~1MHz 1kΩ/
10kΩ/
100kΩ
0.75nV/√Hz 4.5pA/√Hz
SA-420F5 46 dB 1kHz~70MHz 1MΩ 0.9nV/√Hz 100fA/√Hz
SA-421F5 46 dB 30Hz~30MHz 1MΩ 0.5nV/√Hz 100fA/√Hz
SA-430F5 46 dB 1kHz~100MHz 50Ω 0.35nV/√Hz 7pA/√Hz 1.0dB
SA-440F5 40 dB DC~20MHz 1MΩ/
100MΩ/
OPEN
1.8nV/√Hz 25fA/√Hz
  • 広帯域化に対応します(利得低下改造で広帯域化を実現)
  標準 (利得46dB) の周波数特性 改造後 (利得40dB) の周波数特性
SA-220F5 1kHz~80MHz 1kHz~130MHz
SA-230F5 1kHz~100MHz 1kHz~200MHz
SA-420F5 1kHz~70MHz 1kHz~110MHz

様々な測定要求に対応する11機種をラインナップ

幅広いセンサ(信号源)に対応可能な低インピーダンスタイプや、高速動作に特化したACアンプタイプなどの充実した11種類のラインナップで、幅広い計測をサポート。

各アンプの対応可能なセンサ抵抗(信号源抵抗)と動作周波数範囲

シングルエンド入力(SA-200シリーズ)
差動入力(SA-400シリーズ)

特性図

SA-200F3 | SA-220F5 | SA-240F5 | SA-230F5 | SA-250F6 | SA-251F6 |
SA-410F3 | SA-430F5 | SA-420F5 | SA-421F5 | SA-440F5

SA-200F3

入力換算雑音電圧密度

出力雑音比較

SAシリーズ v.s. LI-75A
SA-200F3

入力換算雑音:0.5nV/√Hz
DC~800kHz、100倍、200μVp-p入力、2mV/div

LI-75A

入力換算雑音:2nV/√Hz
DC~1MHz、100倍、200μVp-p入力、2mV/div

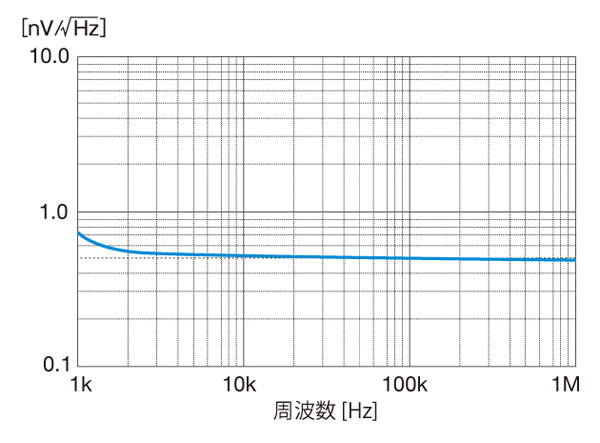

SA-220F5

入力換算雑音電圧密度

SA-240F5

入力換算雑音電圧密度

電圧利得-周波数特性

SA-230F5

雑音指数

過渡応答(立ち上がり)

出力雑音の比較

SA-230F5

入力換算雑音:0.25nV/√Hz
1kHz~100MHz、200倍、200μVp-p入力、10mV/div

BX-31A (従来機種)

入力換算雑音:5nV/√Hz
DC~100MHz、100倍、200μVp-p入力、5mV/div

SA-250F6

電圧利得周波数特性

雑音指数

SA-251F6

電圧利得周波数特性

雑音指数

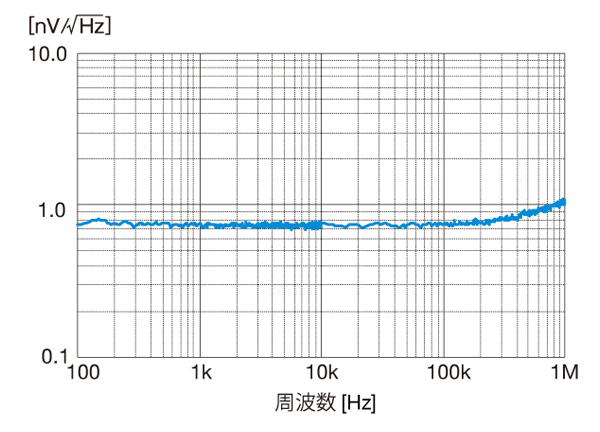

SA-410F3

入力換算雑音電圧密度

同相入力電圧除去比

SA-430F5

雑音指数

同相入力電圧除去比

SA-420F5

入力換算雑音電圧密度

SA-421F5

入力換算雑音電圧密度

SA-440F5

入力換算雑音電圧密度

電圧利得-周波数特性

アプリケーション

  • 量子コンピュータにおける超電導デバイスの信号増幅
  • NMR/MRI用の電磁波センサ
  • 赤外線検出用のMCT (Mercury Cadmium Tellurium) センサ
  • 微小磁気検出用の超電導SQUIDセンサ
  • マイクロ波検出用の高温超電導ジョセフソン素子
  • フォトマル、フォトトランジスタなどの光検出素子
  • ロックインアンプの感度向上やコモンモードノイズの除去
  • その他無線通信、EMC、分析機器、各種センサ・素子等の低雑音・高速応答が要求される分野

仕様
外形寸法

仕様

外形寸法

SA-200F3 |  SA-220F5 |  SA-240F5 |  SA-230F5 |  SA-250F6 |  SA-251F6 |
SA-410F3 |  SA-430F5 |  SA-420F5 |  SA-421F5 |  SA-440F5

SA-200F3

単位:mm

SA-220F5

単位:mm

SA-240F5

単位:mm

SA-230F5

単位:mm

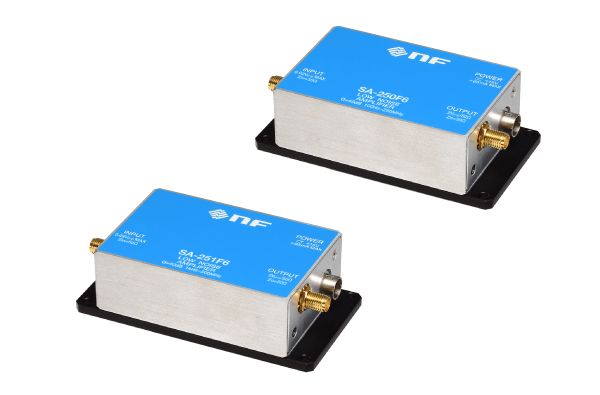

SA-250F6/SA-251F6

単位:mm

SA-410F3

単位:mm

SA-420F5/SA-421F5

単位:mm

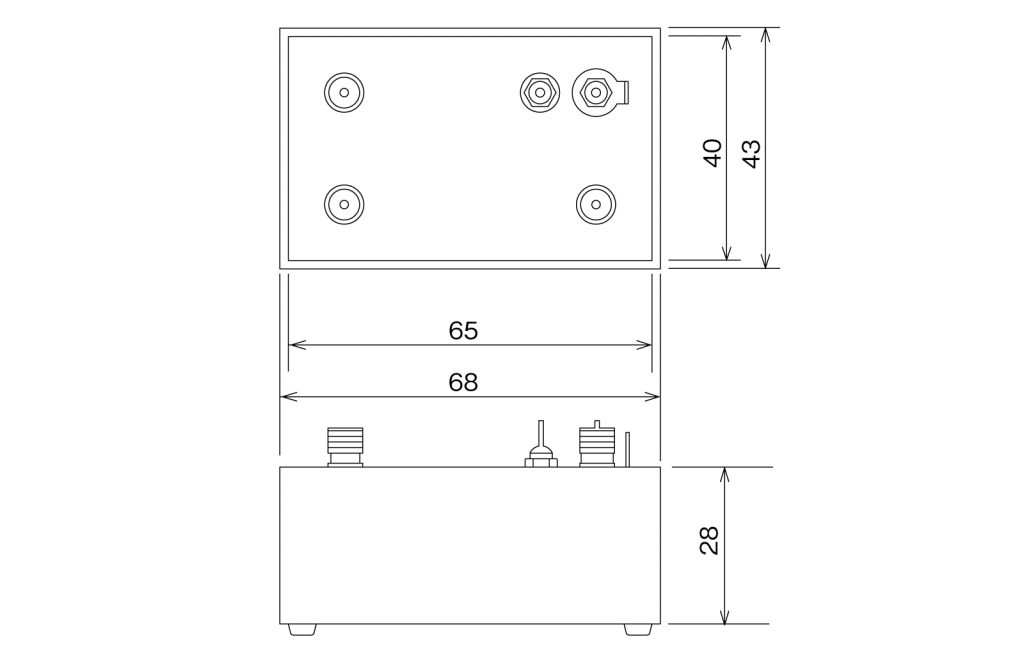

SA-430F5

単位:mm

SA-440F5

単位:mm

付属品
オプション

付属品

  • 取扱説明書  1
  • ボトムプレート  1
  • ショートプラグ(SA-410F3,SA-420F5,SA-421F5,SA-430F5,SA-440F5 のみ)  1

注意事項

SAシリーズの動作には外部直流電源が必要です。

外部直流電源の使用にあたり

直流電源の雑音がSAシリーズに影響するため、低雑音の直流電源のご利用をお勧め致します。
下記、低雑音直流電源LPシリーズを推奨します。

  • SAシリーズと直流電源の接続ケーブルはSAシリーズに付属していません。LPシリーズのオプションとして取り扱っています。

オプション

型名/品名価格備考
PA-001-2985
SMAショートプラグ(保守用)
¥1,500(税抜)
PA-001-2986
SMA-BNC変換アダプタ
¥2,500(税抜)

周辺機器

型名/品名価格備考
LP5392
低雑音直流電源
¥138,000(税抜)
LP5391
低雑音直流電源
¥298,000(税抜)
LP5394
低雑音直流電源
¥198,000(税抜)

LPシリーズ接続用ケーブル

型名/品名価格備考
PA-001-2372
出力ケーブルA
¥12,000(税抜)対応製品 :SA-600 シリーズ、SA-240F5、SA-250F6、SA-251F6、SA-410F3、SA-440F5、CV-242M3、CA5360、PA-001-2179(CA-550/650 シリーズ用評価キット)
PA-001-2373
出力ケーブルB
¥15,000(税抜)対応製品 :SA-200F3、SA-220F5、SA-420F5、SA-421F5、SA-430F5
PA-001-2374
出力ケーブルC
¥15,000(税抜)対応製品 :SA-230F5
