ディジタルマルチメータDM2571
¥168,000（税抜）
概要
基本測定から解析まで、この一台で。
高確度・高分解能 — さらに多彩な測定項目と広い測定範囲が、幅広い用途をカバー
DM2571は、DC電圧確度35ppm（0.0035%）、6 1/2桁の高精度・多機能ディジタルマルチメータです。電圧、電流、抵抗、周波数、温度など、12種類の測定項目と9種類の演算機能を内蔵。多彩なディスプレイ表示と豊富なインタフェースを備え、計測システムへの組み込みにも対応します。
- 6 1/2桁表示：1,199,999 カウント
- DCV：基本確度 0.0035%
- DCI / ACI ：100 μA～10A、100 pA分解能
- 4.3インチ カラーTFT
- 12 種類の測定項目と9種類の演算機能
- 測定項目：直流電圧、直流電流、交流電圧、交流電流、2線抵抗、4線抵抗、導通、ダイオード、周波数、周期、温度（RTD、熱電対、サーミスタ）、キャパシタンス
- 最高 10k rdg/sの高速サンプリングレート
- USB、LAN、RS-232C、ディジタルI/O、GPIB（オプション）
特長
- 高分解能と高速サンプリングレート
- 12種類の基本測定
- 演算機能
- 温度測定
- 多彩なディスプレイ表示
- デュアル表示
- Compare（比較）測定
- 豊富なインタフェース
- ディジタルI/O
- スクリーンショット／ログ機能
- PCソフトウェア DMM Viewer2
高分解能と高速サンプリングレート
直流／交流電圧100 nV、直流／交流電流100 pA、抵抗100 μΩの最高分解能で、高精度な測定ニーズに対応します。また、測定速度は6 1/2桁表示の場合100 reading/s、4 1/2 桁表示の場合は10k reading/s の高速測定が可能です。
リーディングレート（スピード）
| 6 1/2桁表示 | 5/s, 20/s, 60(50)/s, 100/s |
|---|---|
| 5 1/2桁表示 | 400/s, 1.2k/s, 2.4k/s |
| 4 1/2桁表示 | 4.8k/s, 7.2k/s, 10k/s |
12種類の基本測定
直流電圧、直流電流、交流電圧、交流電流、2線抵抗、4線抵抗、導通、ダイオード、周波数、周期、温度（RTD、熱電対、サーミスタ）、キャパシタンスと、一般的な測定のほとんどをカバーし、設計・開発の現場をはじめ、研究室や実験室などの幅広い用途でお使いいただけます。
電流測定では、100 μA～10 Aと大電流測定が可能で、広い測定範囲を備えています。
温度測定は-210℃から+1820℃と広範囲をカバーしています。
演算機能
12種類の基本測定に加え、Relative、Hold、dB、dBm/W、Compare、MX+B、1/X、%、統計の9種類の演算機能を装備しています。
横スクロールできます→
| Relative測定 | 測定値と測定基準値または設定基準値との差を表示 | |
|---|---|---|
| Hold測定 | 測定値の変動が設定閾値を超える時のみ、測定値表示を更新 | |
| 閾値：0.01％、0.1％、1％、10％ | ||
| Math測定 | 測定結果に対して6種類の演算結果を表示、下記のいずれかを選択可能 | |
| dB測定 | 測定して得たdBm基準値に対する差をdB表示 | |
| dBm/W測定 | 電圧測定において、基準インピーダンス設定に応じてdBmまたはW表示（0 dBm=1 mW） | |
| Compare測定 | 測定値が上下限設定値のどの範囲にあるかをHIGH、PASS、LOWで表示、結果はディジタルI/Oにも出力 | |
| MX+B | 測定値Xに対する線形1次演算結果を表示、係数MとオフセットBを設定 | |
| 1/X | 測定値Xの逆数表示 | |
| ％ | （測定値-設定基準値）/設定基準値を%値表示 | |
| 統計計算 | 最大値、最小値、平均値、ピークtoピーク値、標準偏差、サンプル数を表示 | |
温度測定
温度測定では、RTD・熱電対・サーミスタの３種類の温度センサをサポートしています。 各種熱電対にも対応しています。内蔵メモリとトレンドチャート機能により、温度記録計としても使用できます。
多彩なディスプレイ表示

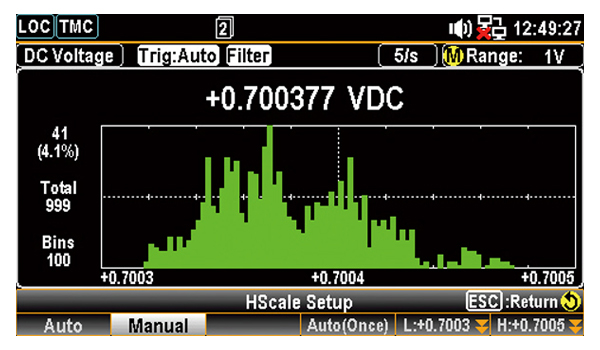

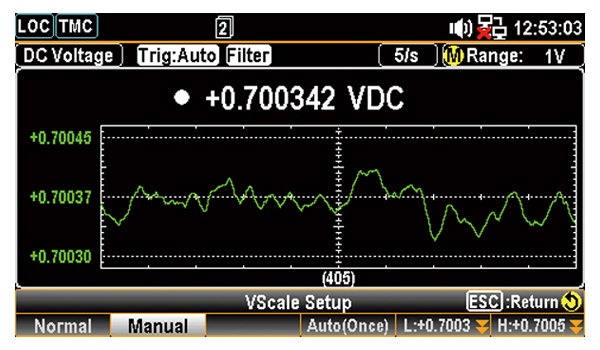

通常の数値表示に加えて、ヒストグラム、バーメータ、トレンドチャート等のグラフィック表示が可能です。測定値の統計的な分布状況や時間的変化を直感的にとらえることができます。
デュアル表示
デュアル測定モードでは、通常の測定(1st)と第2ディスプレイ(2nd)を用いて、2つのモードの測定結果を同時に表示することができます。
（DC電圧・AC電圧）
同時に表示可能な基本測定
横スクロールできます→
| 1st | 2nd | |||||
|---|---|---|---|---|---|---|
| ACV | DCV | ACI | DCI | FREQ | Temp | |
| ACV | × | ● | ● | ● | ● | × |
| DCV | ● | × | ● | ● | × | ● |
| ACI | ● | ● | × | ● | ● | × |
| DCI | ● | ● | ● | × | × | ● |
| FREQ | ● | × | ● | × | × | × |
Compare（比較）測定
演算機能の一つであるコンペア（比較）測定では、設定したリミット値を外れた際に画面に警告を表示できます。これにより画面からの視覚的な判定も容易です。測定結果を示すビープ音はOFFを含めて4段階に設定が可能です。
豊富なインタフェース
USB(CDC、TMC)、RS-232C、LAN、ディジタルI/Oを標準で装備し、自動計測などのシステム化に対応可能です。オプションでGPIBを追加できます。また、リアにも入力端子を装備しているので、システムアップ時の配線が容易です。
リアパネル
ディジタルI/O
ディジタルI/Oポートは、Compare測定時にPASS/FAILのハイ・ロー信号を出力できます。リレー制御可能な信号の出力も可能です。
スクリーンショット／ログ機能
LCD画面のハードコピーを保存できます。またデータロギング機能により最大10万件の読み取り値を保存することができます。フロントパネルにUSBメモリを挿入し、データの読み出しも簡単に行えます。
PCソフトウェア DMM Viewer2
PCを使って、本体の設定と測定データの収集・グラフ表示を行うソフトウェア
- リアルタイムの測定
- 測定結果をリアルタイムで表示
- 測定データの保存と読み込み
- スプレッドシート、トレンドチャート、ヒストグラム表示
仕様
外形寸法
価格表
オプション情報
本体
DM2571 ディジタルマルチメータ
¥168,000（税抜）
付属品
- 安全情報 1
- CD-ROM（取扱説明書、USBドライバ） 1
- テストリード 1
- 電源コード（3極プラグ付） 1
- USBケーブル 1
オプション
PA-001-3393 GPIBインタフェースカード
- GPIBインタフェース
- リアパネルに装着
¥24,800（税抜）
PA-001-3394 4線テストリード
- 4線抵抗測定用テストリード
- DC～200kHz
- 長さ 1.1ｍ
¥16,000（税抜）
PA-001-3395 RS-232Cケーブル
- Dsub 9pin(メス) – 9pin(メス)、クロスケーブル
- 長さ 約2m
¥4,000（税抜）
PA-001-3397 ラックマウントキット（EIA）
¥8,000（税抜）
PA-001-3401 テストリード
- 付属品テストリードの保守用
¥4,600（税抜）
PA-001-3396 USBケーブル
- 付属品USBケーブルの保守用
¥3,300（税抜）
