電圧制御移相器CD-951V3 / CD-951V4
¥35,000 ～（税抜）
概要
電圧制御位相器・モジュール
CD-951V3は、周波数範囲 100Hz～200kHz、CD-951V4は、周波数範囲 1kHz～2MHzの360°電圧制御移相器です。
入出力はCMOS（0/＋5V）レベルの方形波です。±100°の可変幅をもつ電圧制御移相回路と、0/180°切換機能を持ったデューティ比 50％回路で構成されています。±100°移相器と0/180°切換器を併用して、移相器入力信号に対し360°の範囲で移相したデューティ比 50%の方形波を出力します。指定pin 接続により2fモードにすると、デューティ比50%の入力信号により、2倍の周波数を出力します。
外形は、厳重に静電シールドされた20pin シングルインラインパッケージであり、高精度信号処理と高密度実装の両立が可能です。
仕様
外形寸法
価格表
オプション情報
本体
CD-951V3 電圧制御移相器
¥35,000（税抜）
CD-951V4 電圧制御移相器
¥35,000（税抜）
オプション

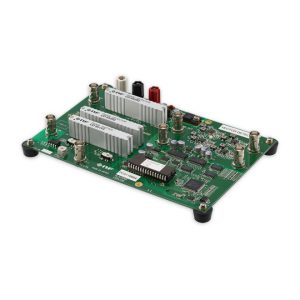

PA-001-1095 評価用基板
- CD-951V4 (電圧制御移相器) とCD-552R3またはCA-471F5 (位相検波器) を1台ずつ実装可能な評価ボード
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥79,000（税抜）
PA-001-1096 評価用基板
- CD-951V4 (電圧制御移相器) 1台とCD-552R3またはCA-471F5 (位相検波器) を2台実装可能な評価ボード
- 位相検波器を2台使用することでsin/cosを同時に測定する直交検波が可能
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥79,000（税抜）
PA-001-1097 評価用基板
- CD-951V4 (電圧制御移相器)とCD-552R3 (位相検波器) を1台ずつ実装可能な評価ボード
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥103,000（税抜）
PA-001-1098 評価用基板
- CD-951V4 (電圧制御移相器) 1台とCD-552R3 (位相検波器) を2台実装可能な評価ボード
- 位相検波器を2台使用することでsin/cosを同時に測定する直交検波が可能
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥115,000（税抜）
ダウンロード
カタログ
-
エヌエフの機能デバイス製品（標準品）の特長、定格、接続図、ブロック図、特性図などの技術情報を1冊にまとめたデータブック。 （A4サイズ、全116ページ）
