位相検波器CD-552R2 / CD-552R3 / CD-552R4
¥42,000 ～（税抜）
概要
高精度オンボード位相検波器
CD-552R2は周波数範囲 100Hz～20kHz、CD-552R3は周波数範囲 1kHz～200kHz、CD-552R4は周波数範囲 10kHz～2MHzのオンボード位相検波器です。
信号系は入力増幅器、位相検波器（PSD, Phase Sensitive Detector）、ローパスフィルタ（LPF）、出力増幅器から構成されています。出力ローパスフィルタの遮断周波数は外付抵抗1本の追加により低域拡張可能で、利得は1～10倍の範囲で設定できます。参照信号系は0°90°移相器とデューティ比50%回路から構成されており、A sinφまたはA cosφの位相検波が可能です。また、指定pin 接続により2fモードにすると、2倍の周波数による位相検波ができます。

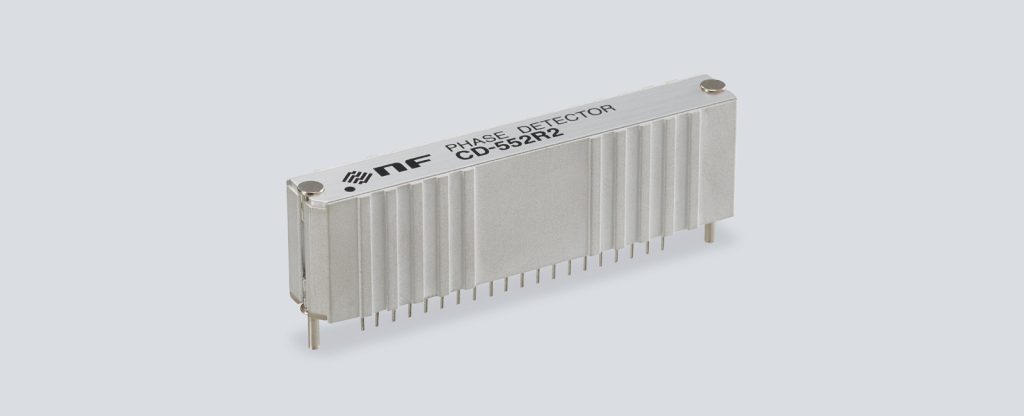

外形は、厳重に静電シールドされた20pin シングルインラインパッケージです。
仕様
外形寸法
価格表
オプション情報
本体
CD-552R2 位相検波器
¥46,000（税抜）
CD-552R3 位相検波器
¥42,000（税抜）
CD-552R4 位相検波器
¥50,000（税抜）
オプション・周辺機器
評価用基板
本モジュールをお手軽にご評価いただくために、モジュールを実装済みの評価用基板をご用意いたしました。ご希望の方にはお貸し出しをいたしておりますので、お気軽にお問い合わせください。
PA-001-1095 評価用基板
- CD-951V4 (電圧制御移相器) とCD-552R3またはCA-471F5 (位相検波器) を1台ずつ実装可能な評価ボード
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥79,000（税抜）
PA-001-1096 評価用基板
- CD-951V4 (電圧制御移相器) 1台とCD-552R3またはCA-471F5 (位相検波器) を2台実装可能な評価ボード
- 位相検波器を2台使用することでsin/cosを同時に測定する直交検波が可能
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥79,000（税抜）
PA-001-1097 評価用基板
- CD-951V4 (電圧制御移相器)とCD-552R3 (位相検波器) を1台ずつ実装可能な評価ボード
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥103,000（税抜）
PA-001-1098 評価用基板
- CD-951V4 (電圧制御移相器) 1台とCD-552R3 (位相検波器) を2台実装可能な評価ボード
- 位相検波器を2台使用することでsin/cosを同時に測定する直交検波が可能
- 電源入力：バインディングポスト、信号入出力：BNCコネクタ
- モジュールは別売り。モジュールと同時に購入いただいた場合は、評価基板に実装して納品します。
¥115,000（税抜）
ダウンロード
カタログ
-
エヌエフの機能デバイス製品（標準品）の特長、定格、接続図、ブロック図、特性図などの技術情報を1冊にまとめたデータブック。 （A4サイズ、全116ページ）
