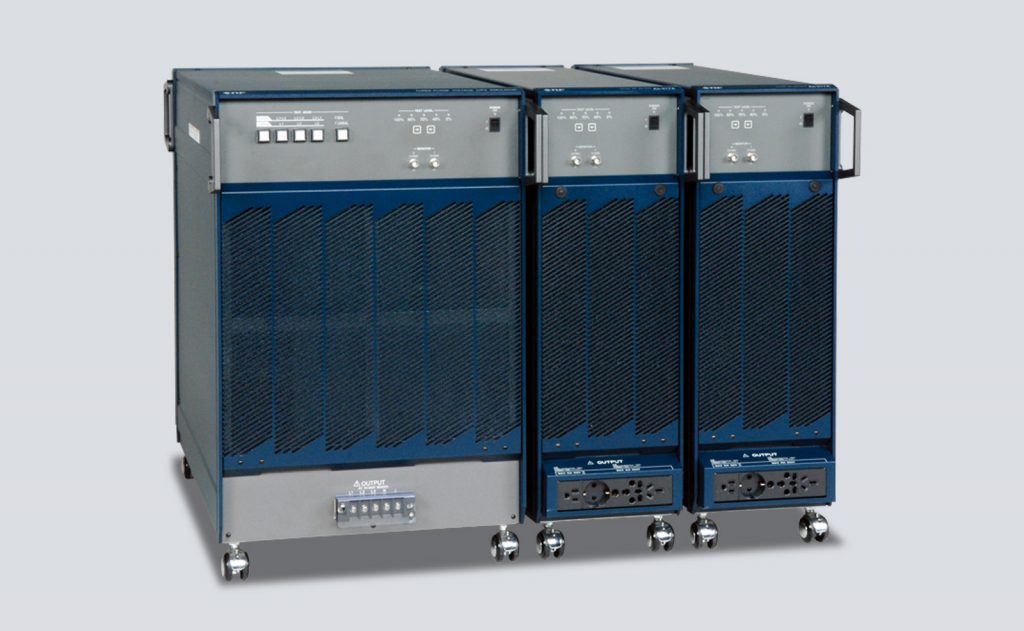

電圧ディップシミュレータAs-517A / As-537

カスタム対応

概要

IEC 61000-4-11、IEC 61000-4-34 「電圧ディップ・短時間停電および電圧変動に対するイミュニティ試験」規格に適合した試験に。

単相・三相試験に対応可能

電圧ディップシミュレータは、ESシリーズと組み合わせることにより、IEC 61000-4-11「電圧ディップ・短時間停電および電圧変動に対するイミュニティ試験」、(社)電子情報技術産業協会発行のJEITA IT-3001「電圧ディップ・短時間停電イミュニティ試験」に適合した、相電圧16Aまでの単相および三相の電圧ディップ試験を行うことができます。
試験パラメタ設定・試験実行等は、専用ソフトウエア低周波イミュニティ試験ソフトウエア　ES0406D により行いますので、試験の自動化が可能です。
また、IEC 61000-4-34 試験向けに「大容量電圧ディップシミュレータ」の製作も可能です。

16A以下の機器を対象とした IEC 61000-4-11（2004）、JIS C 61000-4-11（2008）に適合した試験が可能
高速半導体スイッチの採用により、高速電圧切換え可能
単相・三相の試験に対応
単相試験にはAs-517A（1台）、三相試験にはAs-537　（1台）とAs-517A（2台）を使用
電圧・電流モニタにより動作確認可能

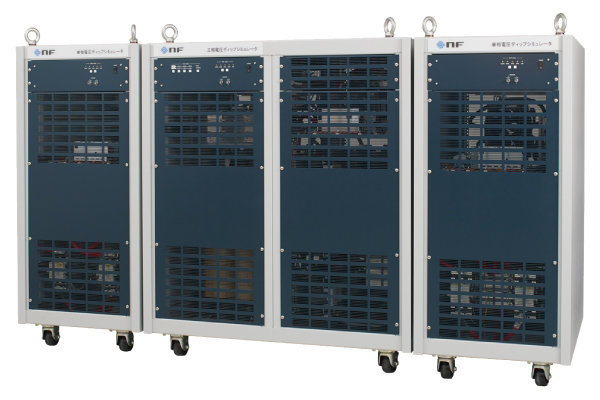

大容量電圧ディップシミュレータ（カスタム対応）

IEC 61000-4-34（2009）に対応

16A超、75A以下の機器を対象とした「電圧ディップ・短時間停電および電圧変動に対するイミュニティ試験」規格に適合した試験が可能
最大75Aまでの製作に対応
単相（2線式/3線式）・三相（3線式/4線式）の試験に対応

ラインナップ

	16A 単相 [As-517]	16A 三相 [As-537]	75A 単相 [カスタム対応]	75A 三相 [カスタム対応]
対応電圧範囲	100Vrms～240Vrms	100Vrms～500Vrms	100Vrms～240Vrms	100Vrms～500Vrms
試験電流範囲	0A～16A	0A～16A	0A～75A	0A～75A
対応規格	IEC 61000-4-11 Ed.2		IEC 61000-4-34
ピーク突入電流供給能力^＊1	500Apk(200V時)／250Apk(100V時)		1000Apk
電圧のオーバーシュート/アンダーシュート	試験定格電圧の5%未満^＊2		試験定格電圧の5%未満^＊3
急変時の立ち上がり時間	1μs～5μs^＊4		1μs～5μs^＊5
短時間停電のレベル	試験定格電圧の0%		試験定格電圧の0%

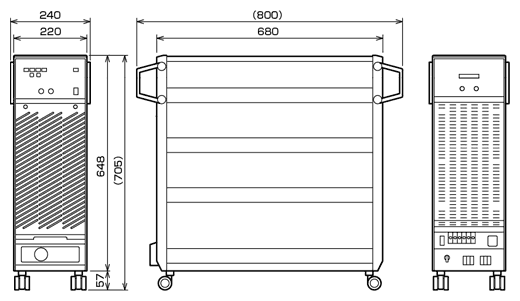

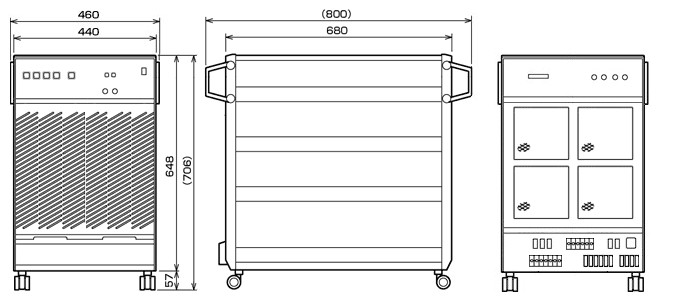

詳細仕様	As-517A/As-537　主要定格		お問い合わせください

*1 出力電流容量は交流電源の出力により制限されます
*2 100Ω純抵抗負荷時
*3 50Ω純抵抗負荷時
*4 100Ω純抵抗負荷時、波形の10%～90%にて
*5 50Ω純抵抗負荷時、波形の10%～90%にて

システム構成

システム構成　IEC 61000-4-11 電圧ディップ・短時間停電・電圧変化イミュニティ試験

電圧ディップ試験

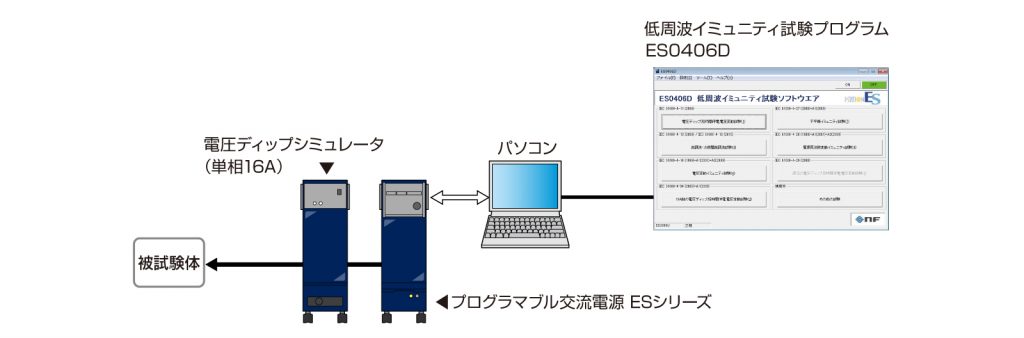

単相試験の場合

電源環境シミュレータ　ESシリーズと電圧ディップシミュレータ　As-517A、さら規格試験専用ソフトウエア　低周波イミュニティ試験ソフトウエア ES0406Dを組み合わせて、試験を行います。
電源は、被試験体の消費電力に合わせお選びください。

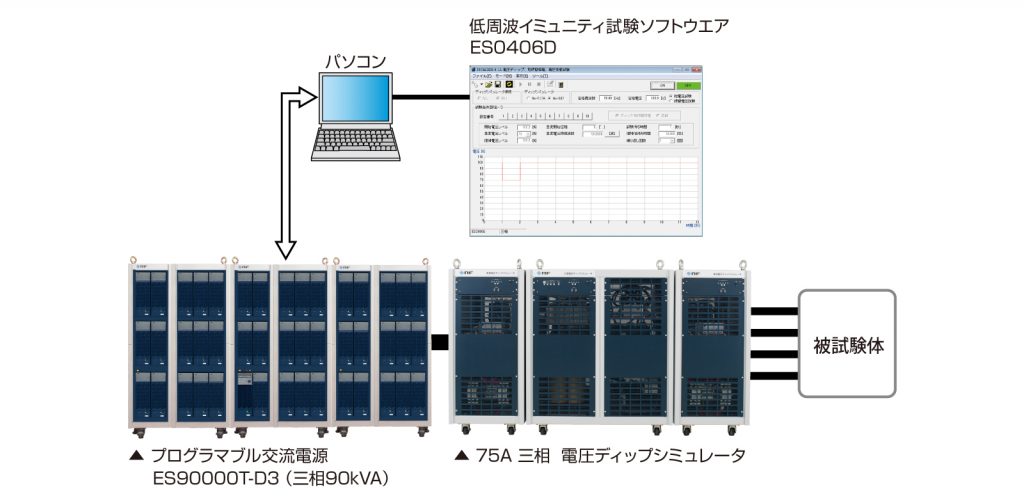

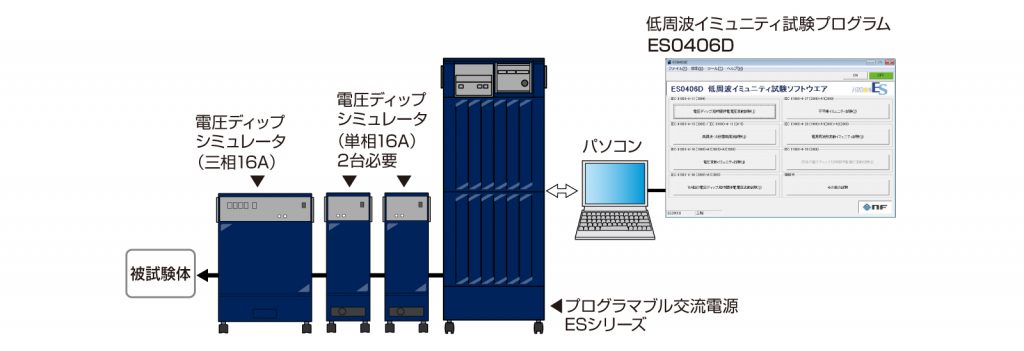

三相試験の場合

電源環境シミュレータ　ESシリーズと三相電圧ディップシミュレータ As-537　1台に、As-517A　2台を組み合わせて試験を行います。単相試験と同様に、低周波イミュニティ試験ソフトウエア ES0406Dを用いることで、規格で定められた試験を容易に実行できます。
電源は、被試験体の消費電力に合わせお選びください。
