電気化学特性分析器As-510-ECA / As-510-ECA03
カスタム対応
概要
バッテリーセルの各種電気化学特性測定に
As-510-ECA/As-510-ECA03は、システムソフトウエアと組み合わせて、燃料電池の各種電気化学特性測定が行える分析器です。
本器により、電極特性試験、電位サイクル試験、発電特性試験が行えます。
また、周波数特性分析器と組み合わせることで、定電圧交流インピーダンス試験（EIS）や定電流交流インピーダンス試験（ACZ）も可能です。
- 電極特性測定から発電特性測定を1台で対応
- As-510-ECA： ±5V/±4A バイポーラ出力
- As-510-ECA03：±5V/±300mA バイポーラ出力
- 高分解能を実現
- As-510-ECA： ±4A/±0.4Aレンジ、1mA/0.1mA 分解能
- As-510-ECA03：±300mA/±30mA/±3mAレンジ、10μA/1μA/0.1μA 分解能
- 電極特性測定のための電気化学測定に対応
サイクリックボルタンメトリ測定、リニアスイープボルタンメトリ測定、クロノアンペロメトリ測定、電気化学的インピーダンススペクトル測定* - 電位サイクル試験
電位サイクルパターン：三角波、矩形波、台形波
最大電位サイクル：1,000,000回 - 発電特性測定に対応
定電流/定電圧試験、電流電圧特性試験、交流インピーダンス測定*
* FRA5022などの周波数特性分析器（オプション）が必要
仕様
外形寸法
仕様
信号発生器部
| As-510-ECA | As-510-ECA03 | ||
|---|---|---|---|
| 発振波形 | 三角波、ランプ波、矩形波、台形波、DC | ||
| 電圧設定 | 直流電圧設定範囲 | ±5V | |
| 直流電圧設定確度 | ±(0.1% of setting +5mV) | ||
| 設定分解能 | 1mV | 0.166mV | |
| 周波数特性 | ±3dB at 50kHz(1Vpk、1kHz基準) | ||
| 電流設定 | 電流設定範囲 | ±4A、±0.4A 2レンジ | ±300mA、±30mA、±3mA 3レンジ |
| 直流電流設定確度 | 0.4Aレンジ：±(0.2% of setting + 2mA) 4Aレンジ：±(0.2% of setting + 10mA) |
3mAレンジ： ±(0.2% of setting + 20μA) 30mAレンジ： ±(0.2% of setting + 200μA) 300mAレンジ： ±(0.2% of setting + 1.5mA) |
|
| 設定分解能 | 0.1mA（0.4Aレンジ） 1mA（4Aレンジ） |
0.1μA（3mAレンジ） 1μA（30mAレンジ） 10μA（300mAレンジ） |
|
| 周波数特性 | ±3dB at 50kHz(1Apk、1kHz基準) | ±3dB at 50kHz(60mApk、1kHz基準) | |
| 電圧制御方式 | 被試験体電圧測定部でのリモートセンシング | ||
| スイープレート | 0.1mV/s～1V/s、分解能0.1mV/s | ||
| スイープ開始方向 | ＋または－ | ||
| 開始電位設定分解能 | 1mV | ||
| 出力アイソレーション | 42Vpk 連続（対 筐体） | ||
測定部
| サンプルデータ | 直流電圧および直流電流 | |
|---|---|---|
| AD変換ビット数 | 16ビット | |
| サンプリング数 | 最大20000セット（電流/電圧のペアにて） | |
| サンプリングレート | 0.01～100サンプル/s | |
| 直流電圧測定範囲 | ±5Vpeak | |
| 直流電圧測定確度 | ±(0.05% of reading + 3mV) | |
| 直流電流測定範囲 | ±4Apeak | ±310mApeak |
| 直流電流測定確度 | 0.4Aレンジ：±(0.1% of reading + 1mA) 4Aレンジ：±(0.1% of reading + 5mA) |
3mAレンジ： ±(0.1% of reading + 10μA) 30mAレンジ： ±(0.1% of reading + 100μA) 300mAレンジ： ±(0.1% of reading + 500μA) |
| 入力インピーダンス | 100MΩ以上(typ.) | |
| アイソレーション | 42Vpk 連続(対 筐体) | |
外部入出力機能
| 外部オンオフ信号 | TTLレベルまたは接点入力 |
|---|---|
| 内部エラー出力 | CMOSロジック出力（出力抵抗100Ω） |
リモート制御インタフェース
| USB | USB1.1 フルスピード |
|---|---|
| GPIB | IEEE 488.1、 IEEE 488.2 |
一般事項
| 電源電圧 | AC100V～230V±10%、 ただし250V 以下 |
AC100V±10%、 ただし110V/200V/230Vより選択可能（出荷時設定） |
|---|---|---|
| 電源周波数範囲 | 50/60Hz±2Hz | |
| 消費電力 | 150VA以下 | 100VA以下 |
| 性能保証温度範囲 | 18～28℃ | |
| 性能保証湿度範囲 | 5～85%RH。（絶対湿度は1～25g/m3、結露がないこと） | |
| 外形寸法 | 434(W)×132.5(H)×403(D)mm ただし突起部を除く | |
* 本器は単体では動作しません。各種専用ソフトウエアとの組み合わせにてお使い頂けます。

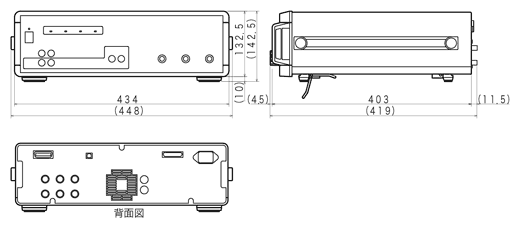

外形寸法
価格表
オプション情報
本体
As-510-ECA 電気化学特性分析器
お問い合わせください
As-510-ECA03 電気化学特性分析器
お問い合わせください
オプション・周辺機器
FRA5022 交流インピーダンス測定器
- 100kHz・2ch入力の汎用モデル
- 0.1mHz～100kHz、振幅精度 ±0.05dB、位相精度 ±0.3°、ダイナミックレンジ 120dB、アイソレーション電圧 30Vrms
¥1,050,000（税抜）
