ラインナップ追加
AEアナライザAE9702S / AE9702 / AE9701

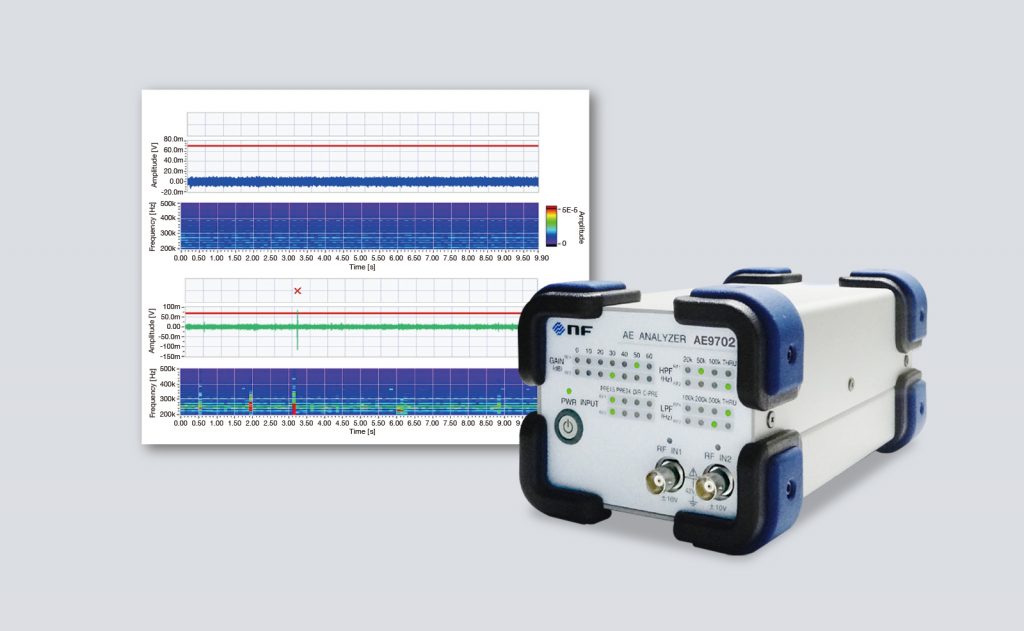

写真はAE9702S

¥1,500,000 ~(税抜)

概要

高度な解析機能を備えたAE測定器

製造工程の異常を早期検出、生産設備のメンテナンスなどの用途に

測定器と測定・解析ソフトウェアを組み合わせて、AE信号を解析するシステムです。
摩擦・摩耗などにより発生する“連続型AE信号”、亀裂・破損などによる“突発型AE信号”を解析する2種類のアプリケーションソフトウェアを用意しています。
センサからのAE信号を増幅・フィルタリングしてPCへ転送し、リアルタイム波形表示、STFT(短時間フーリエ変換)表示、特徴量の抽出や位置標定などが可能です。

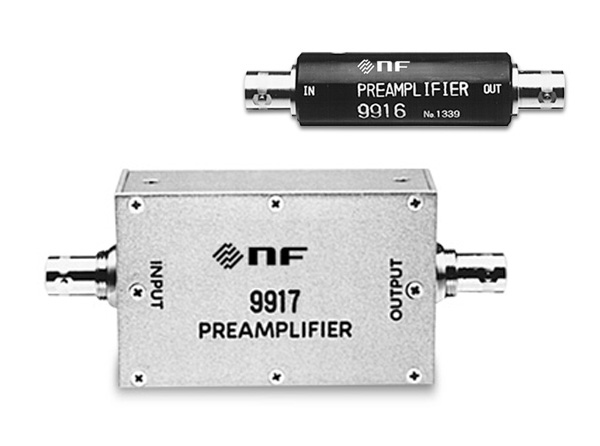

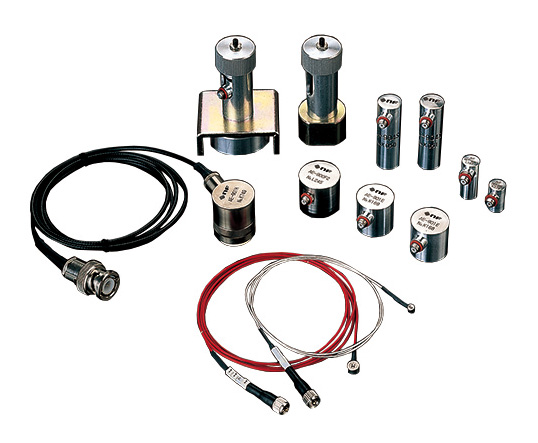

別途センサとプリアンプを用意することで、AE解析を開始することができます。

2チャネルのAE9702、AE9702S、1チャネルのAE9701をご用意。

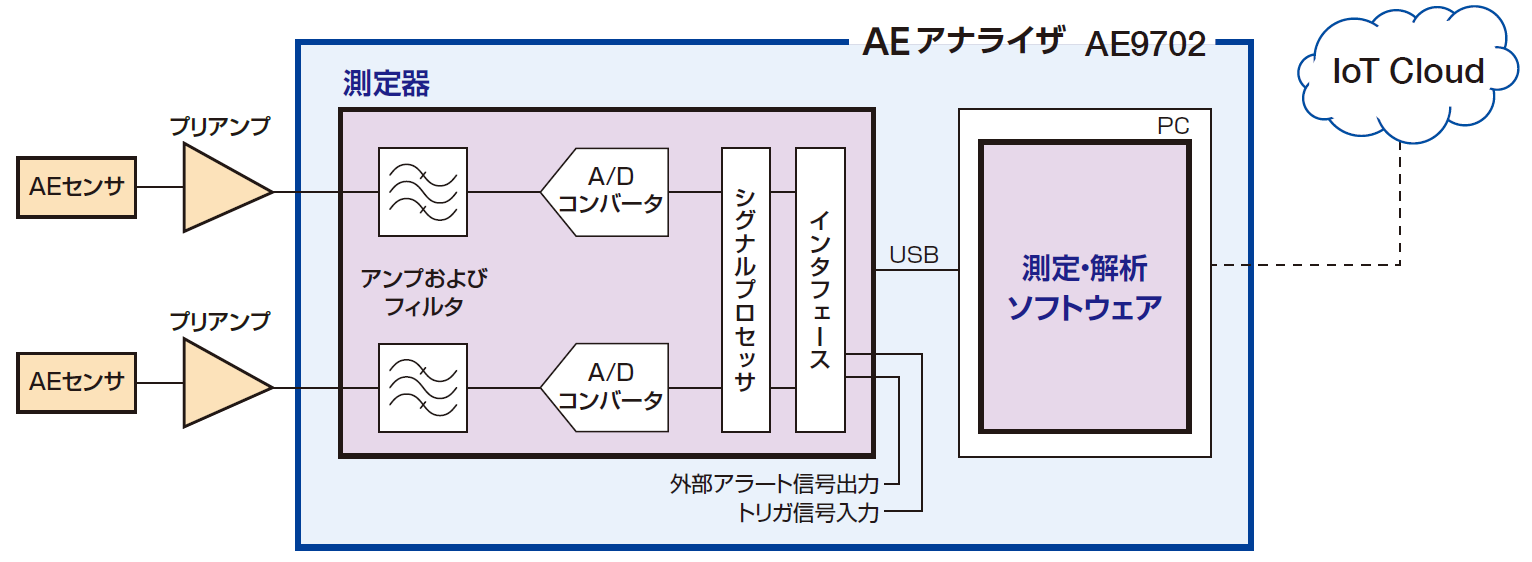

システム構成

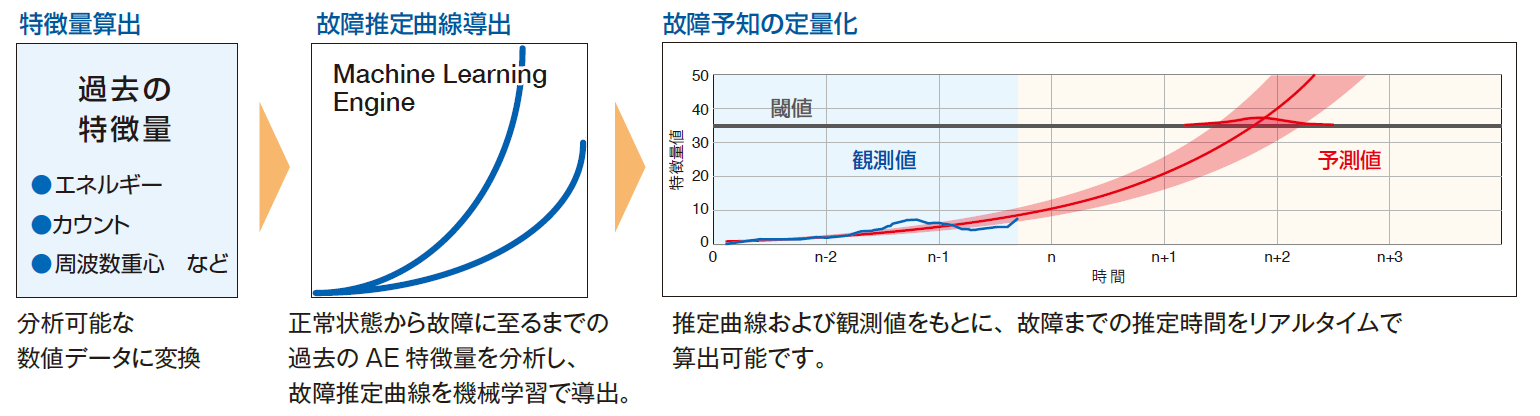

AE9702S New

AE9702

AE9701

正面パネル・背面パネル

AE9701 / AE9702 正面パネル・背面パネル

ユーザインタビュー

  • 石川工業高等専門学校【新着動画】
    准教授 山下順広氏
  • 埼玉工業大学 工学部機械工学科
    准教授 長谷亜蘭氏

特長

測定器

センサからのAE信号を、適切に増幅・フィルタリングしてPCへ転送します。
AEセンサに加えて、加速度センサで多様な評価が可能です。

  • 高時間分解能 原波形収集 最大4MS/s(1チャネル出力時)
  • アンプおよびフィルタを内蔵
    利得 最大60dB、遮断周波数可変ローパスフィルタ/ハイパスフィルタ
  • 様々なセンサに対応
    • AEセンサ, プリアンプ内蔵加速度センサ, ラインドライブ型プリアンプ
    • AEセンサで故障の予兆を検知し、加速度センサで故障直前をモニタすることも可能
  • 2チャネル入力 (AE9702) / 1チャネル入力 (AE9701)
  • 小型軽量 質量 約1.4kg (AE9702)、約1.2kg (AE9701)
AE9702

測定・解析ソフトウェア

突発型AEアプリケーションソフトウェア

亀 裂

破 損

突発型AE信号の解析に。破壊などの過程を統計的に評価。

亀裂の発生や進行に伴い放出される突発型AE信号を抽出し、累積発生数や立ち上がり時間などの統計処理を行うことで、現象を詳細に解析することができます。

  • 測定器の制御、信号収録
  • 突発型AE波形を抽出
  • 特徴量のリアルタイム表示
  • 位置標定
    2つのセンサへの信号到達時間差から発生源を位置標定
  • 波形ビューア
    抽出した原波形をリアルタイム表示
  • 保存済みデータの再解析
    保存したデータを読み出し、各種条件を変更して再解析
特徴量のリアルタイム表示
FFT振幅スペクトル[dBV]
  • 選択した突発型波形の周波数成分分布。
  • 縦軸はリニアスケールまたはログスケール表示可能です。
周波数重心[Hz]
  • 周波数スペクトル分布図の全面積を等分する周波数

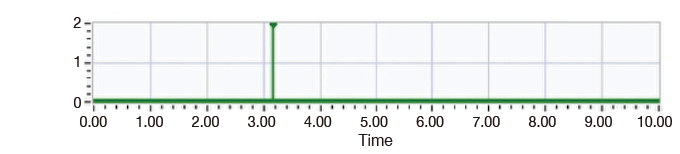

AE累積発生数
  • AE信号の累積発生数

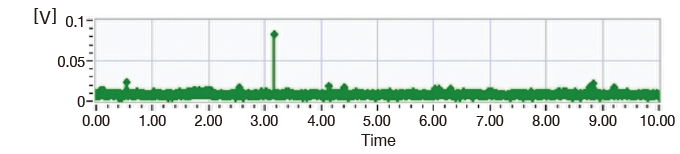

AE振幅最大値[V]
  • 指定時間内の最大振幅
エネルギー[V2
  • 指定時間内のAE波の2乗累積値
RA値[s/V]
  • 立ち上がり時間を振幅最大値で割った値
立ち上がり時間[s]
  • 振幅しきい値を超えてから最大振幅値までの時間

位置標定
AE発生位置プロット
AE発生位置 時系列 プロット
AE発生位置 ヒストグラム
  • アルミの棒(40cm)の両端にセンサを取り付けて折り曲げる。
  • 30cm付近の脆弱な箇所から、AE信号が集中的に発生している。

連続型AE アプリケーションソフトウェア

摩耗・摩擦

漏 洩

連続型AE信号の解析に。

摩擦・摩耗、漏洩などの現象を連続的に観察。変形・破壊過程の詳細な観測が可能です。

  • 測定器の制御、信号収録
  • STFT(短時間フーリエ変換)機能
  • 特徴量のリアルタイム表示
  • 波形ビューア
    取得した原波形を連続して観察可能
  • 保存済みデータの再解析
    保存したデータを読み出し、各種条件を変更して再解析
STFT(短時間フーリエ変換)機能

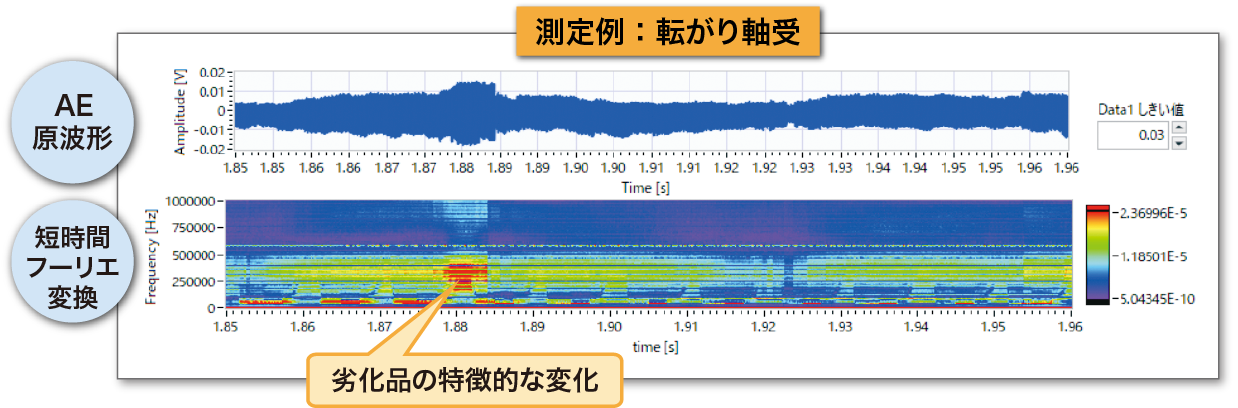

測定例 転がり軸受 正常品と回転ムラのある不良品との比較

FFT機能

STFT表示の任意の時間を選択して、FFTを表示可能です。
周波数領域における特徴的な変化を解析できます。


特徴量のリアルタイム表示

最大振幅
指定時間内の最大振幅

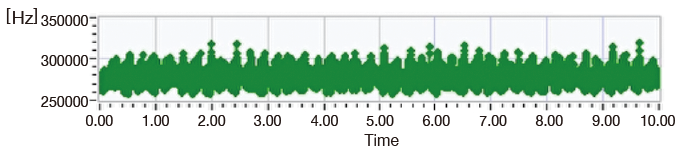

周波数重心
周波数スペクトル分布図の全面積を等分する周波数

カウント
指定時間内のAE波発生頻度

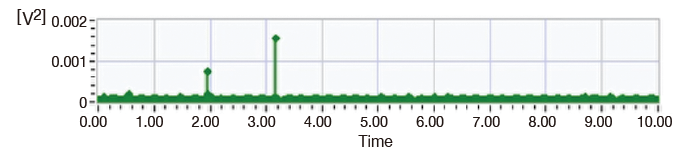

エネルギー
指定時間内のAE波の2乗累積値

測定例 金属の摩擦波形

包絡線検波波形(エンベロープ波形)

測定事例

金属材料引張試験

金属材料をはじめとする素材の機械的性質を測定する目的で、引張試験が行われます。引張試験においてAE信号を検出・解析することで、破断にいたるまでの材料の状態を評価することが可能です。

突発型AE

突発型AEアプリケーションにより、抽出条件に適合したAE信号をもとに、クラックの発生や破断を検出

ブロック図

測定の内容

引張試験が進展するにつれて材料からは多様なAE信号が発生します。AE信号を解析して得られた特徴量からクラックを検出します。さらに破断に至るまでのAE信号を観察するとともに、破断寸前には警報を発出します。

また、2つのセンサにて検出したAE信号の差をもとに、破断が発生した位置を標定します。

  • 引張試験においてクラックを検出すると、信号灯に警報信号を出力します。
  • クラック位置を標定、破断時のAE信号も観察できます。

測定の様子

ベアリングの劣化検出

ベアリングは様々な製造設備において使用されています。長期的な使用に伴い、劣化が起こります。正常品と不具合品のAE信号を解析して比較することで、劣化を見出すことが期待できます。

連続型AE

連続型AEアプリケーションにより、AE信号の波形とSTFT、および特徴量の変化を観察

測定の内容

ベアリングの試験装置において、正常品と不具合品を動作させます。
発生するAE信号の波形、STFTデータ、および特徴量を比較すると差異があることが見て取れます。

  • 短時間フーリエ変換(STFT)により、対象物の微小な変化を検出できます。
  • 4つの特徴量から、正常品からの経時的な変化を見出し、摩耗などに伴う劣化を早期に検出できます。

測定の様子

切削加工における工作物の監視

切削加工は、短時間で効率よく仕上げることが求められます。短時間に強い負荷を加えるような加工条件では、損傷を与える懸念があります。効率のよい適切な加工条件を求めるため、加工状態を監視します。

連続型AE

連続型AEアプリケーションにより、工作物の加工状態をモニタリング

工作物が破損に至るまでのAE信号波形とSTFT(短時間フーリエ変換)を観察し、データを収録

突発型AE

突発型AEアプリケーションによる評価

条件を設定して、突発型AE信号を抽出可能。また、微小な損傷状態も、各特徴量を評価することにより検出可能です。
収録したデータを、フィルタにより絞り込むことで、損傷に至る前に特徴量の著しい変化を捉えられます。

仕様
外形寸法

仕様

外形寸法

AE9702S / AE9702

AE9702 外形寸法
単位:mm

AE9701

AE9701 外形寸法
単位:mm

価格表
オプション情報

本体

  • 新製品

    AE9702S AEアナライザ

    ¥2,300,000(税抜)

  • AE9702 AEアナライザ

    ¥2,000,000(税抜)

  • AE9701 AEアナライザ

    ¥1,500,000(税抜)

オプション

オプションはありません。
