直流電子負荷DL3000シリーズ

DL3000シリーズ

¥498,000(税抜)

概要

高速応答・大容量、ブースタ接続で最大9450W/1890A

スイッチング電源・DC-DCコンバータ・電池の評価に。

DL3000 シリーズは、各種電源の幅広い試験に対応する多機能直流電子負荷です。静的負荷から複雑な動的負荷まで、さまざまな負荷シミュレーションをプログラム可能です。
ブースタを組み合わせた並列運転により、最大9450 Wの負荷として使用できます。

  • 動作電圧 1.5V~150V(全モデル共通)
  • 最大5 台までのマスタ・スレーブ並列運転が可能
    (同一モデル5 台まで、1050W モデルはブースタ最大4 台を並列接続可能)
  • 7 つの負荷モード:CC、CR、CV、CP、CC+CV、CR+CV、CP+CV
  • 2つの動作モード:スタティックモード、ダイナミックモード
  • プログラム機能とシーケンス機能で自動試験に対応
  • 電流設定分解能 最小10μA
  • 外部制御入出力機能 電圧または抵抗による制御が可能
  • インタフェース USB、RS-232C、GPIB(オプション)
  • USB メモリインタフェース装備
  • 操作性と視認性に優れたカラー液晶(LCD)搭載

ラインナップ

横スクロールできます→

型名 動作電圧 電流 電力
DL3017L【販売終了】 1.5V~150V 35A 175W
DL3035L【販売終了】 70A 350W
DL3105L【販売終了】 210A 1050W
DL3210LB
(DL3105L 専用ブースタ)
420A 2100W
専用ブースタ
DL3210LB 2100W

特長

並列接続

マスタ・スレーブ制御により、同一機種を最大5台まで並列接続できます。
DL3105L(1050Wモデル)は、専用ブースタ(DL3210LB)を最大4台まで接続可能で、9450W/1890Aの大容量・大電流システムを構築できます。

  • システムケーブル(オプション)で接続します。
並列接続

7つの負荷モード

定電流(CC)、定抵抗(CR)、定電圧(CV)、定電力(CP)に加えCC+CV、CR+CV、CP+CVの各モードを装備。

  • CC モード(定電流)設定された一定電流を流す
  • CR モード(定抵抗)設定された抵抗値を維持する
    (ミリジーメンス(mS)あるいはオーム(Ω)を選択可能)
  • CV モード(定電圧)設定された一定電圧を維持
  • CPモード(定電力)設定された一定電力を維持

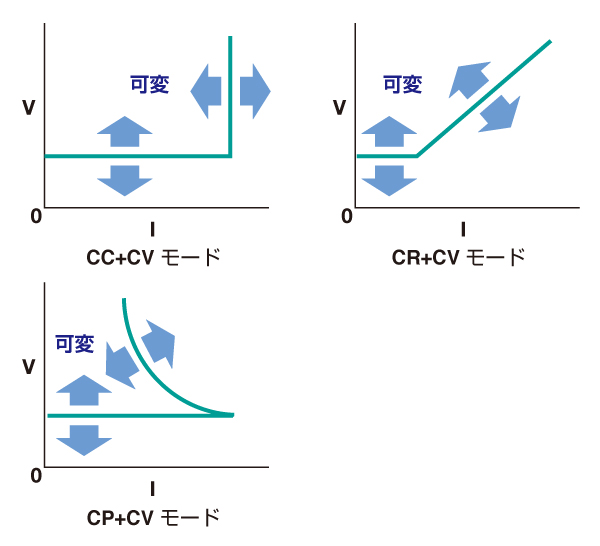

  • +CV モード
    CV モードで設定した電圧値以下で、CV モード(ハイインピーダンス)となるモード
7つの負荷モード

2つの動作モード

スタティックモードは、7つの負荷モードの動作を一定に保つモードです。設定した2つの数値を手動で切り換えることも可能です。定格負荷と定格の半分(ハーフロード)の切換えなどで使用します。

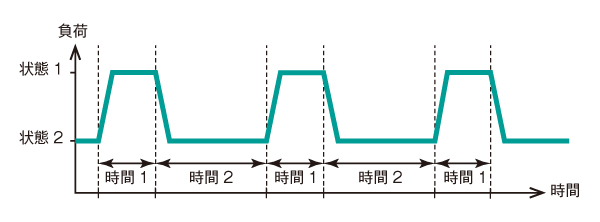

ダイナミックモードでは、2つの数値と各々の時間を設定し、自動切換えが可能です。時間のほか、周波数とDUTY比でも設定できます。(CVモードを除く)

2つの動作モード

プログラム機能

256個のメモリに、16ステップで1プログラム、最大16プログラムまで負荷条件を設定できます。16プログラムを連続動作させることも可能です。
各ステップには、スタティック、ダイナミックの動作モードも保存されます。

シーケンス機能

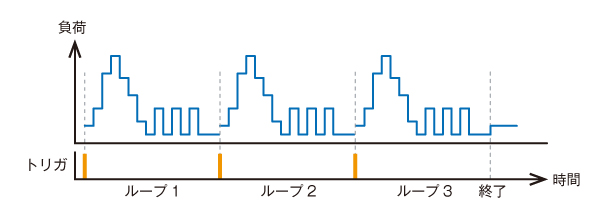

任意に設定したシーケンスパターンで、複雑な試験や高速シミュレーションが可能な機能です。最大1000ステップで、ノーマルシーケンスとファストシーケンスの2種類の機能を装備しました。ノーマルシーケンスでは負荷値、実行時間、応答時間(スルーレート)をステップごとに独立して設定できます。

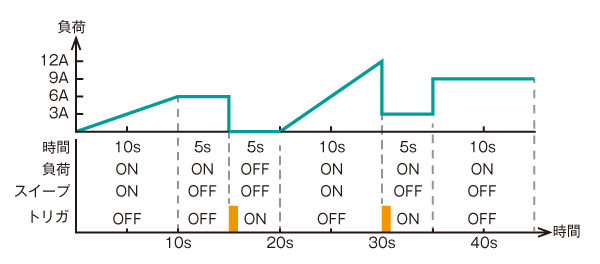

ノーマルシーケンス

負荷モード:CC、CR、CV、CP
最大ステップ:1000
ステップ実行時間:1ms〜999h 59min

ノーマルシーケンス

ファストシーケンス

負荷モード:CC、CR
最大ステップ:1000
ステップ実行時間:25μs〜600ms

ファストシーケンス

ソフトスタート

電源起動時に突入電流が流れ、電源の保護回路が動作する場合があります。
負荷電流の変化する時間を長くすることで、電流の量を制限する機能です。1〜200msで、1msの分解能で設定可能です。

ソフトスタート

保護機能

過電流保護(OCP)、過電圧保護(OVP)、過電力保護(OPP)、過熱保護(OHP)、低電圧保護(UVP)、逆接続保護(RVP)、定格過電流保護(ROCP)の各保護機能を装備しています。動作しきい値の設定も可能です。

外部電圧/外部抵抗による制御

CC、CR、CVまたはCPモードでは、外部制御入出力機能により、外部電圧または外部抵抗による制御が可能です。

その他の機能

  • ショート機能:負荷端子間を短絡状態にする機能
  • リモートセンシング:
    接続ケーブルによる電圧降下の影響を受けずに端子電圧を測定可能(片道最大2V)
  • 計測機能:電圧/電流/電力測定が可能
  • 経過時間測定:ロードオンからロードオフまでの時間を測定
  • ロードオフタイマ:指定した時間経過後に自動的にロードオフ
  • メモリ機能
  • トリガ出力/電流モニタ出力
  • Go-NoGo機能:電圧/電流の自動判定  など

アプリケーション

アプリケーション例

  • スイッチング電源の負荷特性試験
  • バッテリのパルス放電試験
  • ACアダプタ・充放電制御回路の実負荷試験
  • 車載電装品の突入電流試験
  • ヒューズ・ブレーカの遮断試験
  • LEDドライバの負荷
  • JIS規格対応コンデンサ試験
  • パワーデバイスの特性評価
  • サーバ用大電流DC-DCコンバータの評価 など

電源試験システムの構築例

直流電子負荷と直流電源・交流電源などを組み合わせて、スイッチング電源、DC-DCコンバータ、AC-DC コンバータの評価システムを構築可能。

電源試験システムの構築例

仕様

価格表
オプション情報

本体

  • DL3210LB 直流電子負荷 (DL3105L 専用ブースタ)

    ¥498,000(税抜)

  • 販売終了

    DL3017L 直流電子負荷 (35A, 175W)

    販売終了しました

  • 販売終了

    DL3035L 直流電子負荷 (70A, 350W)

    販売終了しました

  • 販売終了

    DL3105L 直流電子負荷 (210A, 1050W)

    販売終了しました

付属品

  • クイックスタートガイド 1
  • 付属CD-ROM(取扱説明書、プログラミングマニュアル、USBドライバ) 1
  • 電源コード 1
  • 負荷端子カバー 1
  • 端子接続ネジ(2個セット、M8サイズ) 1
  • フレキシブル端子カバー(DL3210のみ) 1

オプション

  • PA-001-2425 GPIB オプション

    ¥20,000(税抜)

  • PA-001-2429 システムケーブル(300mm)

    ¥3,000(税抜)

  • PA-001-2449 エアフィルタ(交換用)

    ¥2,500(税抜)

  • PA-001-2661 ラックマウントキット(JIS)

    • DL3210LB用、10/1価格改定

    ¥14,000(税抜)

  • PA-001-2662 ラックマウントキット(EIA)

    • DL3210LB用、10/1価格改定

    ¥14,000(税抜)

  • PA-001-2426 ラックマウントキット(JIS)

    • DL3017L / DL3035L / DL3105L用

    ¥21,000(税抜)

  • PA-001-2427 ラックマウントキット(EIA)

    • DL3017L / DL3035L / DL3105L用

    ¥21,000(税抜)
