低雑音プリアンプCA5360

CA5360

¥198,000(税抜)

概要

ロックインアンプの感度向上に最適。

CA5360は、ロックインアンプの感度向上やコモンモードノイズ除去のために用いるプリアンプです。
利得は100倍でDC~1MHzと広帯域です。
当社のロックインアンプまたは低雑音直流電源 LPシリーズから電源を供給します。

  • 利得100倍(40 dB)
  • DC~1 MHz
  • 入力インピーダンス 100 MΩ
  • 入力換算雑音 5 nV/ √Hz
  • CMRR 100 dB以上(DC〜100 Hz)
  • 小型 100(W)×48(H)×80(D) mm (突起部は除く)
  • 当社ロックインアンプおよび低雑音電源から電源供給可能(専用ケーブルで接続)
    • 対応機種
      • ロックインアンプ:LI5600シリーズ、LI5630*、LI5640*
      • 低雑音電源:LP5391/LP5392/LP5393/LP5394/PS-70A*

*オプションケーブル(別売)が必要

仕様
外形寸法

仕様

外形寸法

外形寸法

価格表
オプション情報

本体

  • CA5360 低雑音プリアンプ

    ¥198,000(税抜)

付属品

  • 取扱説明書 1
  • 入出力ケーブル(BNC-BNCケーブル 1m) 3
  • 電源入力ケーブル 2m(PA-001-2372) 1
  • LI5645,LI5650,LI5655,LI5660,LP5391,LP5392,LP5393,LP5394 用

注意事項

CA5360シリーズの動作には外部直流電源が必要です。

推奨する使用方法

  • 当社ロックインアンプ(LI5660・LI5655・LI5650・LI5645)から供給*1
  • 当社低雑音直流電源LPシリーズから供給*1
  • 当社ロックインアンプ(LI5640・LI5630)から供給*2
  • 当社直流電源PS-70Aから供給*2
  • 使用できる電源入力ケーブルはCA5360に付属しています。
  • コネクタ形状が異なるため付属の電源入力ケーブルは使用できません。別途、LI5630、LI5640、PS-70A用の電源入力ケーブル(PA-001-2791)をお買い求めください。

オプション

接続用ケーブル

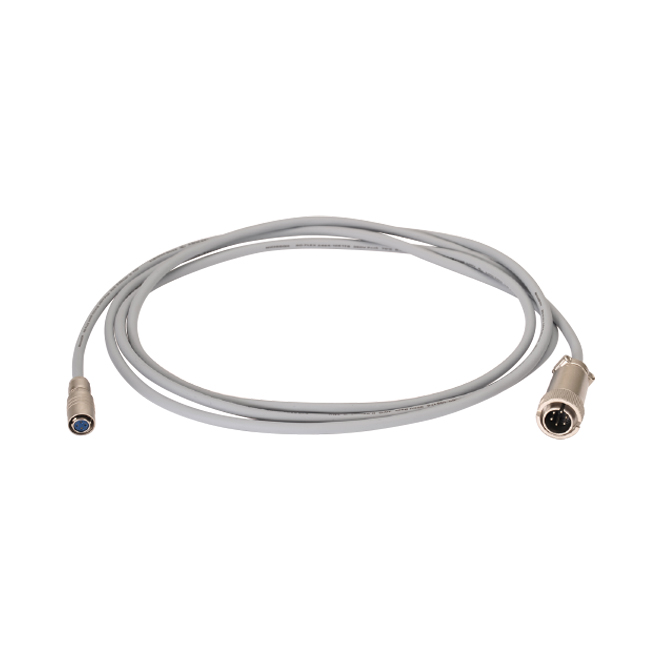

  • PA-001-2791 電源入力ケーブル 2m

    • 直流電源 PS-70Aおよびロックインアンプ LI5640/LI5630から電源を供給するケーブル
    • ロックインアンプ LI5600シリーズ、低雑音直流電源 LP5394 / LP5393 / LP5392 / LP5391から電源 供給するための電源入力ケーブル(PA-001-2372)は、本体に付属しています

    ¥14,000(税抜)
