プログラマブル電流増幅器CA5350

¥820,000（税抜）

概要

PD ・ APD ・ PMTを用いた微弱光の測定をはじめ、
量子エレクトロニクス・半導体・MEMS分野等の各種微小電流計測に。

独自の回路により、高利得かつ広帯域、そのうえ入力付加容量に対して安定動作。

プログラマブル電流増幅器 CA5350は、利得可変タイプの電流入力−電圧出力増幅器です。
利得は10⁴ V/Aから最大10¹¹ V/Aまで設定可能。また、電流サプレッション機能を装備し、フォトダイオードなどの光電変換素子では避けられない暗電流をキャンセルできます。
入出力はBNCコネクタを採用し、特殊なケーブルや外部電源は不要です。利得をはじめとする各種設定は、フロントパネルのキーとダイヤルで簡単に行うことができ、設定値はディスプレイに表示されます。
GPIB/USBによるリモート制御も可能で、利得などの設定をパソコンから行えるほか、自動計測システムの構築も容易です。
性能・機能、その操作性で、さまざまな電流出力センサからの信号の電流増幅に対応するプログラマブル電流増幅器です。

高利得　　10⁴ V/A～10¹⁰ V/A（7レンジ、×10ステップ）、最大10¹¹ V/A
広帯域　　DC～500 kHz（10⁶ V/A）、DC～70 kHz（10⁹ V/A）
高速応答　0.7 µs（10⁶ V/A）
低雑音　　2.5 fA/√Hz（10¹⁰ V/A、55 Hzにて）
電流サプレッション　　±8nA～±800 µA（6レンジ）

フロント・リア

特長

高利得・広帯域

10¹⁰ V/AのときにDC〜14kHz、10⁹ V/AのときにDC〜70kHzと、他にはない高利得・広帯域を実現しました。また、10⁶ V/A以下では、DC〜500kHzと高速信号にも対応します。

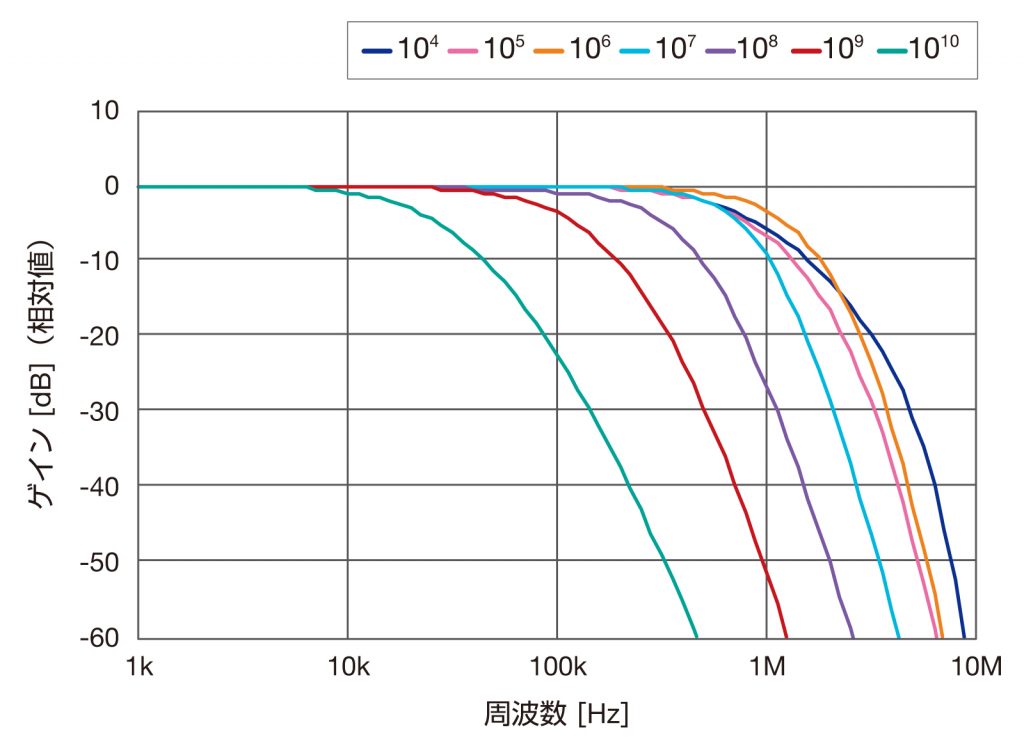

利得−周波数特性

利得可変

10⁴ / 10⁵ / 10⁶ / 10⁷ / 10⁸ / 10⁹ / 10¹⁰（V/A）の7レンジ、10倍ステップで利得を設定できます。
測定条件によって変化する電流値やセンサにあわせて、最適な利得に設定できます。
また、出力アンプ利得×10を使えば、最大10¹¹ V/Aの利得を設定可能です。

高速応答・安定動作

利得10⁶ V/Aで0.7 µsの高速応答を実現し、光学系の高速パルス応答の信号処理に対応可能です。
独自の回路設計技術により、センサや接続ケーブルの容量に対しても安定に動作し、発振の心配がありません。また、パルス応答に対してもオーバシュートやリンギングが発生しません。
高速応答と広帯域を両立し、かつ入力側の容量に対しても安定していることにより、多様なセンサに対応します。

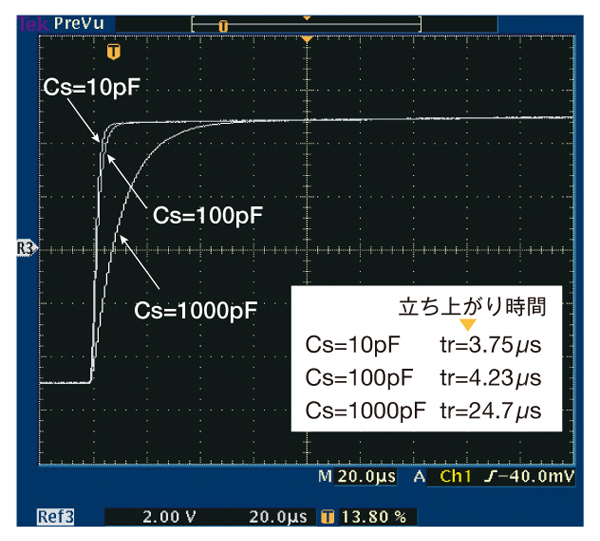

パルス応答特性

利得：10⁹ V/A、Cs：入力―GND間容量

従来型電流増幅器

CA5350

リンギングやオーバシュートがほとんど発生しません。

電流サプレッション

フォトダイオード、フォトトランジスタなどの光電変換素子では、入射光がないときに、暗電流と呼ばれる微弱な電流が流れます。
利得の高い電流増幅器では、入力のわずかな直流電流が出力では大きな電圧となり、増幅器が飽和して、測定が不可能となります。

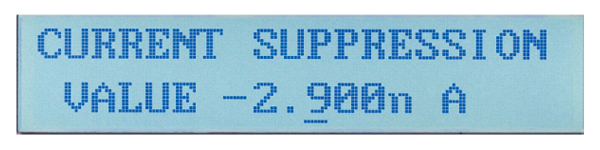

CA5350はサプレッション電流源を内蔵し、本体の設定で入力の暗電流をキャンセルすることができます。設定は、±8nA〜±800μAの6レンジを選択可能です。
また、オートサプレッション機能により、暗電流のサプレッションに必要なレンジと電流値を自動で設定することが可能です。

低雑音

可変フィルタ内蔵、低雑音直流電源内蔵

入力換算雑音2.5fA/√Hz（10¹⁰ V/A, 55Hzにおいて）の超低雑音を実現しました。

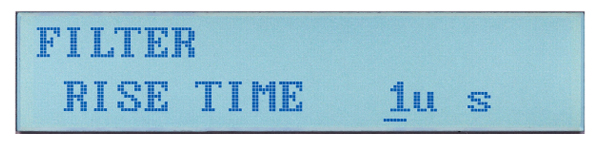

また、雑音成分を除去して、SN比（信号雑音比）を向上させるため、応答速度を1μs〜300msの範囲で設定可能なフィルタを内蔵しSN比や応答速度をアプリケーションに応じて、最適化できます。
さらに、電源部に当社独自の技術を用いた低雑音直流電源を採用するなど、微弱な電流の増幅に不可欠な“低雑音”を追求しています。

システム組み込み(インタフェース、入出力端子)

USB、GPIBインタフェースを標準装備し、リモート制御、自動計測システムへの組み込みに対応します。
入出力端子は、フロントパネルとリアパネルの両方に備えているので、センサとの接続や他の機器の接続など、使い方にあわせて、接続する端子を選択できます。
また、ハーフラックサイズにより、複数台の組み込みも容易です。

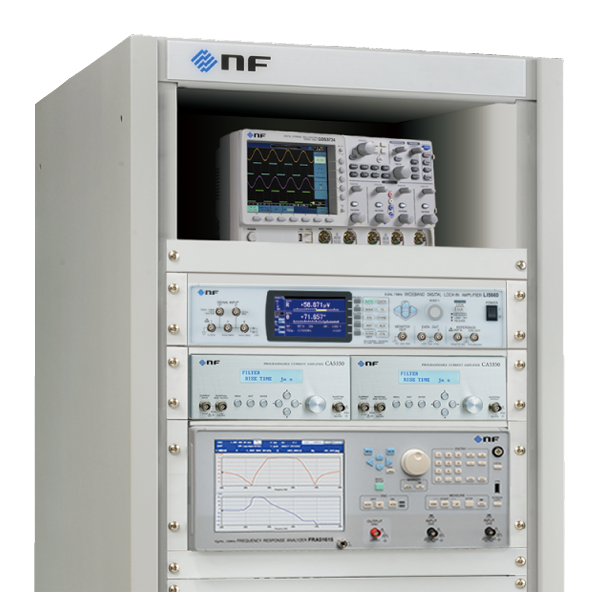

各種計測を組み合わせたシステム計測に

プログラマブル電流増幅器 CA5350とロックインアンプ、ディジタルオシロスコープ、データアクイジションシステムなど、各種装置を組み合わせることで、システム計測に対応します。

1台用・2台用ラックマウント金具オプションあり

その他、便利な機能を搭載

バイアス電源　−8V ～ +8V
各種センサにバイアス電圧を印加するバイアス電源
表示器のバックライト輝度
OFFを含めて3段階設定、光の影響を受けやすい実験でも使用可能
設定メモリ　10通り

アプリケーション

シンクロトロンや蓄積リングのビーム位置モニタ
有機薄膜デバイスのI-V特性測定
FET, IGBTなどのゲートリーク電流測定
STM（走査型トンネル顕微鏡）のトンネル電流の検出
電流計測AFM（原子間力顕微鏡)の導電性探針電流の検出
ロックインアンプのプリアンプとして

仕様

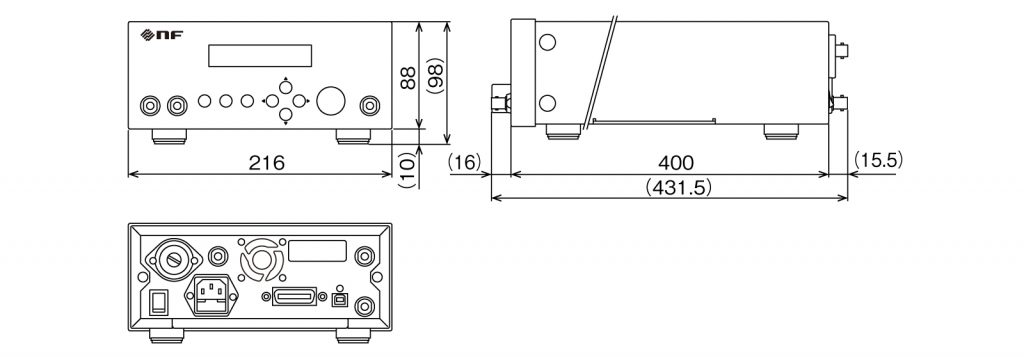

外形寸法

仕様

CA5350 主要定格[PDF:135.96KB]

外形寸法

価格表
オプション情報

本体

CA5350　プログラマブル電流増幅器

¥820,000（税抜）

付属品

電源コード　1
ヒューズ　1
取扱説明書　1

オプション

PA-001-2321　ラックマウントキット（JIS, 1台用）

お問い合わせください
PA-001-2322　ラックマウントキット（JIS, 2台用）

お問い合わせください
PA-001-2323　ラックマウントキット（EIA, 1台用）

お問い合わせください
PA-001-2324　ラックマウントキット（EIA, 1台用）

お問い合わせください
